一块自己会发光的屏、一片只能借光的水幕、一道只看得见光柱的激光，被安排进同一个画面。现场第一反应往往是去调亮水幕，实际最常见的错，多半不是哪块不够亮，而是把最亮的那块当成了主角。
据公开报道，广州黄埔扶胥古运河的「扶胥十二时」文旅项目一期建成，2026 年 10 月 1 日 19:30 在鹿步港首演《扶胥夜画》，10 月 1 日至 3 日每晚三场；核心装置「金胥明珠」是全省首个超高清球体屏，直径 16 米、显示面积 600 平方米。

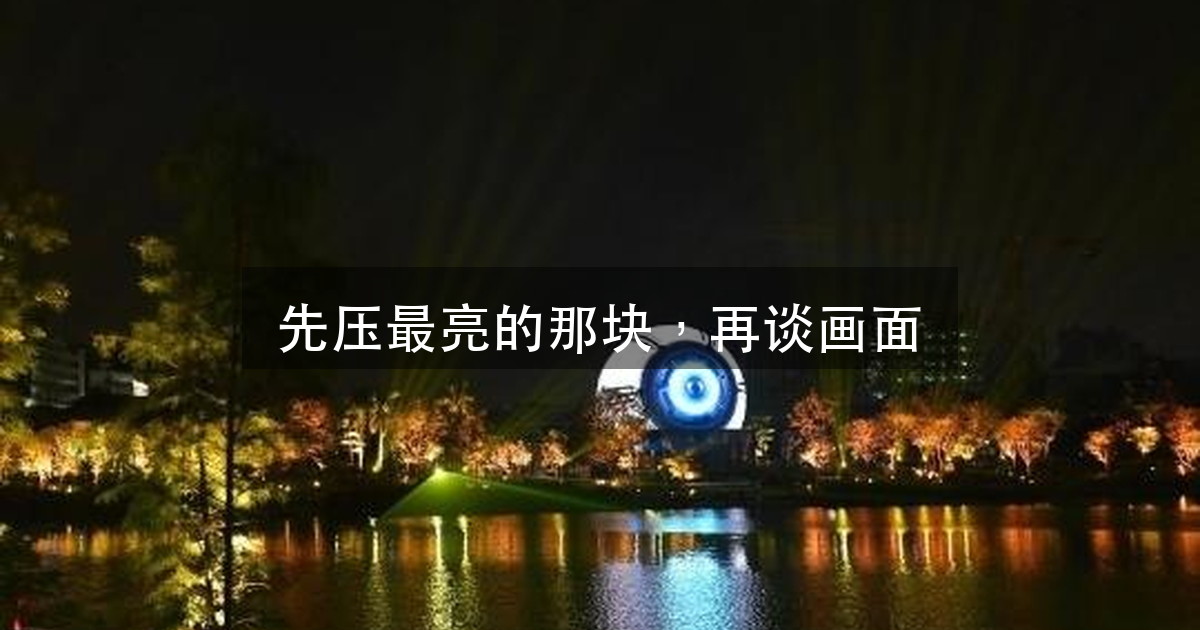

一、先看难题：三种发光介质同框，为什么最先要压下去的是最亮那块
一块自己会发光的屏、一片只能借光的水幕、一道只看得见光柱的激光，被安排进同一个画面。现场第一反应往往是去调亮水幕，实际最常见的错，多半不是哪块不够亮，而是把最亮的那块当成了主角。
把这条放回工程的语汇里，问题就清楚了：三种介质的发光方式不同，亮度不在一个量级。屏是像素自己出光，水幕靠投影借光，激光只出光柱。排序没定，后面每一版画面都在互相打架。
二、项目是什么：球幕、水幕、激光各占哪一层
据公开报道，扶胥古运河在广州市黄埔区，全长约 4.5 公里，是古代海上丝绸之路的重要节点。黄埔区推进河道连通与景观提升，「扶胥十二时」文旅项目一期建设部分已完成，2026 年国庆节点试运营。国庆特别版《扶胥夜画》2026 年 10 月 1 日 19:30 在鹿步港首演，10 月 1 日至 3 日每晚三场；核心装置「金胥明珠」是全省首个超高清球体屏，直径 16 米、显示面积 600 平方米。

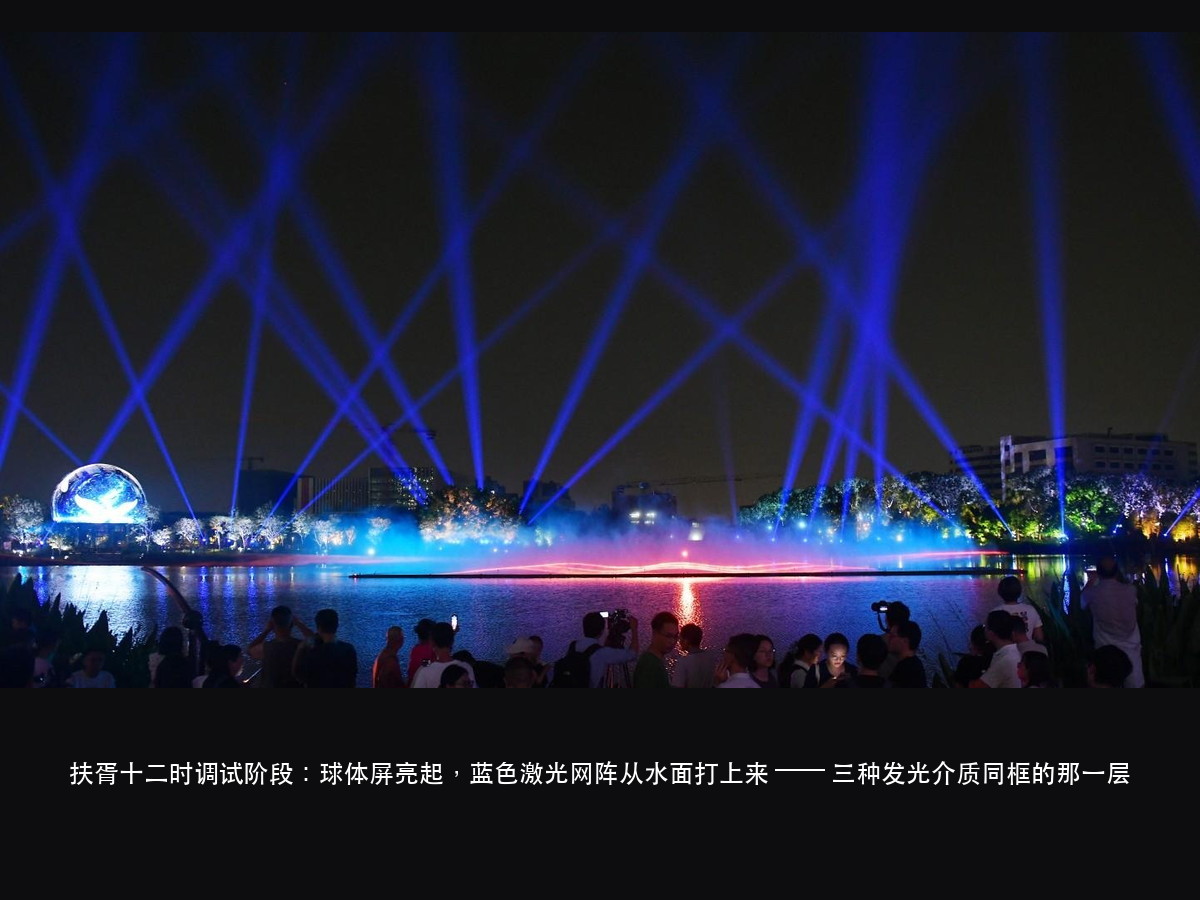

演出叙事主线是「守望—开拓—交融」，分《古滘归帆》《运河纪事》《丝路潮生》三幕；第二幕依托水幕喷泉与激光水秀。演出以河水为幕，综合运用水幕、球幕等载体，与实景演出结合。球幕、水幕、激光，正好是同框的三层。
三、第一笔账：先定亮度层级，再谈画面
球体屏是自发光的，像素自己出光；水幕只能借光，投影机打上去才有画面；激光更极端，只看得见光柱，做不了画面细节。三种介质不在一个亮度量级。屏不先退，水幕永远像一块脏幕 —— 问题出在屏不肯退，不是水幕不够亮。
通行做法是把三层先命名：球幕当「地标」，水幕当「叙事屏」，激光当「节奏线」。球幕的 lm 值和整片水幕的反射亮度要分开算，按观众主视点的 lx 定上限，不是各调各的。屏的 U0 再漂亮，压不住，水幕的暗部就全是灰。工程投影机的亮度、投影融合的拼接，都是在这一层之后才有意义。

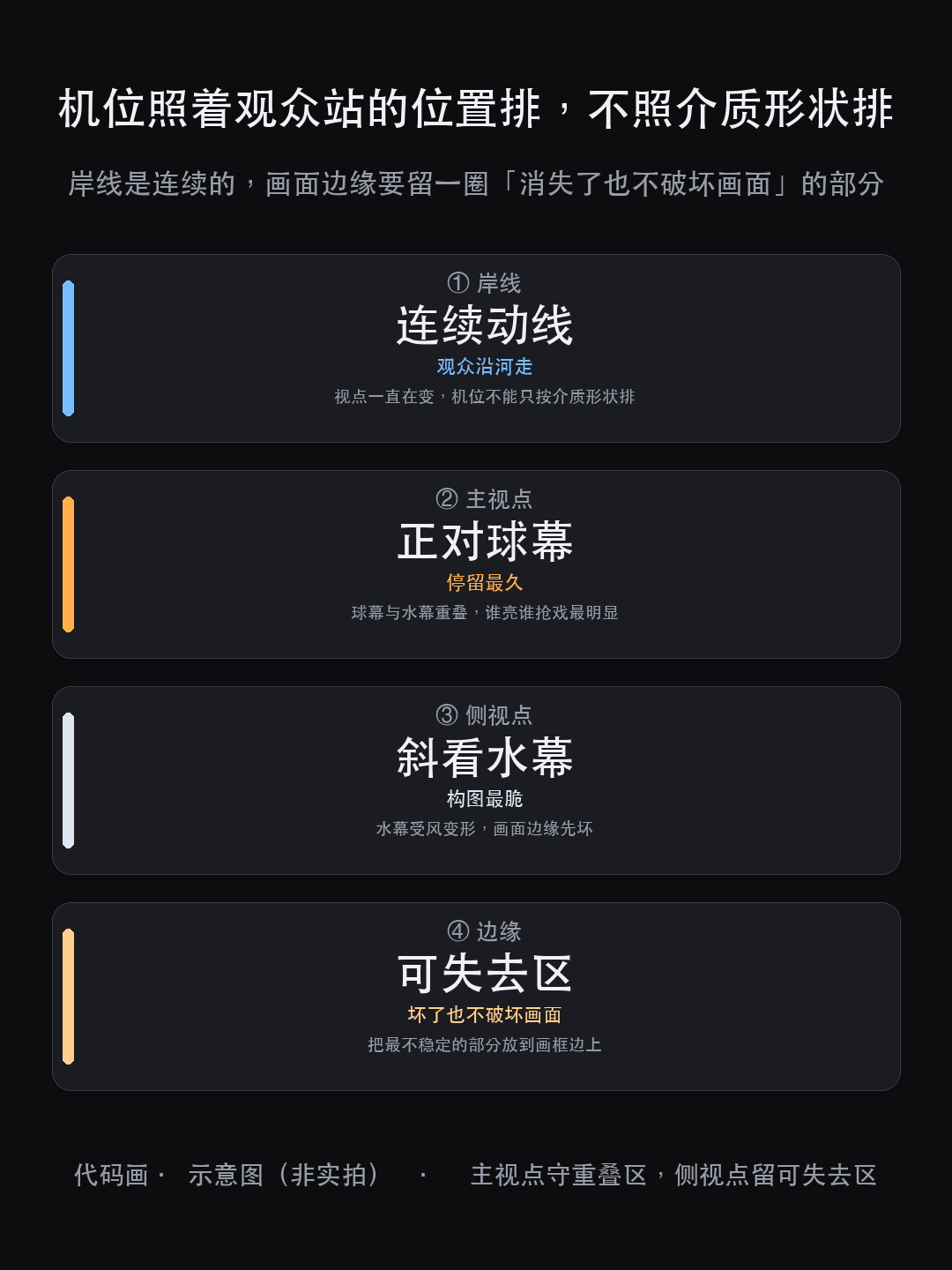

四、第二笔账：机位照着观众站的位置排
观众沿 4.5 公里岸线走动，视点是连续的，不是固定在一个看台。水幕受风会飘，形状随时在变，所以构图边缘要留一圈「消失了也不破坏画面」的部分。主视点正对球幕，侧视点斜看水幕，两个位置的重叠区才是画面真正要守的地方。
别急着按球体和 水幕的几何中心布机位，那是图上的中心，不是人的中心。岸线动线、停留点、转身的位置，才是机位图的底图。
五、系统怎么搭、要用什么设备
这类水岸项目通常把三笔账一起排，每条都落到清单上：
设备：
- 球体屏与播控：按亮度层级先定屏的峰值与可调下限，不能按单屏最高亮度报，否则水幕永远压不住。
- 水幕投影：按水幕面积、风偏与观看距离选工程投影机与镜头，不能只看单机流明，否则拼接处先散。
- 水上灯具：按会淹、会脏、会被人摸的工况选 IP65/IP66（等级划分依 GB/T 4208 标准原文）与防腐等级，不能按室内灯具外推，否则一个雨季就进水。
- 激光：按只做光束的定位选功率与扫描角度，不能拿它当画面源，否则观众看到的只有光柱。
控制：
- 控制链路：按分区供电与 DMX512 起步，远距离走 Art-Net 或 sACN，不能一条链路拉到底，否则信号衰减先吃掉末端。
- 场景与联调：按「屏—水幕—激光」三层做总控预设，不能三套控台各跑各的，否则每一场都要三个人对表。
- 备份与检修：按主备两路存节目、按分区留断电点，不能只留一路主干，否则一场雨就得全场停。
素材：
- 亮度基准：按观众主视点实测 lx 与屏的 U0 做一张基准表，不能凭监视器调，否则现场和机房两个画面。
- 机位图：按岸线动线与停留点排机位，不能只按介质几何中心排，否则人走到侧面就穿帮。
- 交付件：按灯位图、回路表、地址表、节目单、检修口清单交付，不能只交设备清单，否则下一个人接不上手。
先排亮度层级与机位，再按它配设备、配控制、配素材。
落到清单上，这一节就是配设备与控制流程的骨架：亮度层级决定屏与水幕的峰值和下限，机位图决定投影机与镜头的覆盖，水边工况决定防护等级与检修方式。顺序是这三笔共同的前提。
六、第三笔账：水上设备先按会淹会脏会被人摸设计
户外长期运行，防护等级依 GB/T 4208 标准原文取 IP65/IP66，防腐、检修通道、分区供电，决定这套东西能不能撑过一个雨季。控制链路按 DMX512 / RDM 起步，长距离走 Art-Net 或 sACN，信号衰减要按段算；水边的接线盒和灯具支架、走线都要能打开检修，不能封死。
画质是最后一位。先保证它能活着、能打开、能断电检修，再谈像素和亮度。
七、代价：三套介质、三套控制、三条调试线
国庆三天每晚三场，白天才是调试窗口；整个嘉年华每天运营 12 小时，设备没有真正的停机段。屏亮抢戏、水幕受风不稳、激光只能做光束不能做画面 —— 这三件事不会自己在联调里消失。现场真正稀缺的不是设备，是联合调试的时间。
三套介质意味着三套控制、三条调试线。任何一套晚一天，联合调试就少一天。这条代价在排期表上最容易被写成「设备到场即完成」。
八、常见疑问
问：三种介质同框，为什么不先把水幕调亮？
答：水幕只能借光，它的亮度上限由投影和环境光决定。屏不退，水幕调到最亮也只是发灰；先把屏的峰值和可调下限压下来，水幕的暗部才站得住。
问：激光为什么不能当画面源？
答：激光只出光柱，能扫、能切、能拉空间，但做不了画面细节。把它当节奏线，画面交给屏和水幕，三层才不打架。
问：这套方法对没有球幕、没有水幕的项目有用吗？
答：有用。只要是两种以上发光介质同框 —— 屏加 LED洗墙灯、屏加工程投影机、建筑立面加灯光秀 —— 排序问题一模一样：先问谁承载叙事，再决定谁亮。
这类水岸项目通常按三笔一起排（也是报清单的骨架）：
- 设备：屏按亮度层级定峰值与可调下限，水幕投影按面积与风偏选，水上灯具按 GB/T 4208 标准原文的 IP65/IP66 与防腐选。
- 控制：分区供电、DMX512 起步，远距离走 Art-Net 或 sACN；三层做总控预设，别三套控台各跑各的。
- 素材：按主视点实测 lx 与屏的 U0 做亮度基准，机位按岸线停留点排，交付灯位图、回路表、节目单。
外行看的是哪块更亮；内行先看亮度层级有没有排对。你们手上的项目，第一眼先压哪一块？
