一、甲方拿到一套图，先别比厚度
一套剧院灯光设计图纸送到甲方手上，先别比厚度。灯位叫法先核一处：面光、台口外侧光、台口光，JGJ 57-2016 6.4.2 把这三类分清楚了（JGJ 57-2016 6.4.2 标准原文）。图纸看的不是画得全不全，是三件事能不能成立：照这个能不能施工、装完能不能验收、坏了能不能维护。三个问题答不上，再厚也是白画。
先说清几个词。灯位平面图，就是把每台灯放在平面上的那张图；立面或剖面图，是竖着切一刀，看多高、朝哪、观众席上方有没有位；回路，是一台灯从配电箱到灯之间走的那一路电；拓扑图，是信号从哪来、经过哪些设备、到哪去。

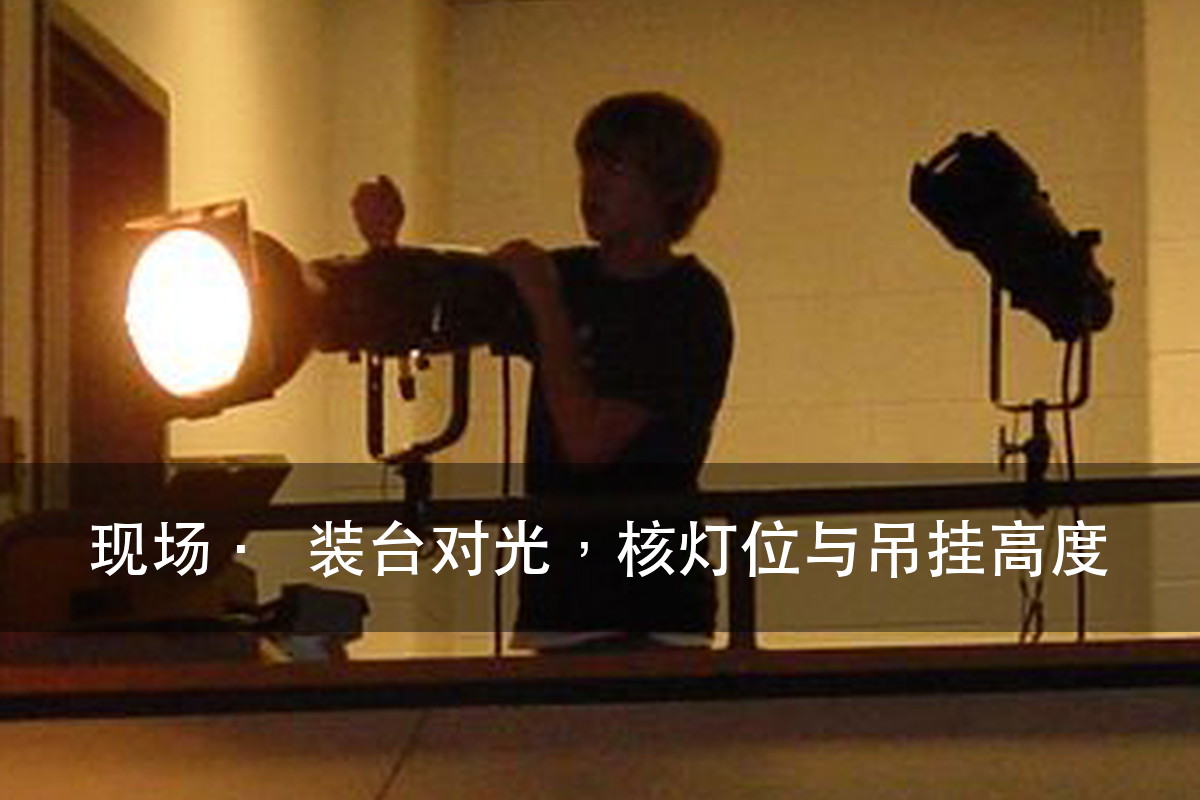

装台对光这一步，图上标的灯位、高度、朝向都要在台上落一次。甲方核图时看过现场，再回到纸面上，就知道哪一行是真写清楚了。照片来自公开图库，不是本公司项目实拍。
二、灯位平面图：核编号，也核叫法
每台灯在灯位平面图上该有编号、灯种、位置。甲方核两件事：这个编号在这张图上有没有，灯位叫法对不对得上。
叫法不是随口叫的。面光、台口外侧光、台口光这三类，图上一旦写成「顶光」，或把台口外侧光混进面光里，后面设备表与回路表都会跟着错。
三、立面与剖面：核高度写没写
灯位平面图只说明灯在哪，立面或剖面才说明吊挂高度、灯位离台面多高、观众席上方有没有位。甲方核的是高度写没写，不是画得好不好看。
高度不写，吊挂与钢结构就没法核。灯挂上去会不会挡住视线、会不会碰到幕布、检修时人能不能站到，都要靠这一个数。立面图上没有标高，就只能回设计方要。
四、回路与配电：核两行
回路与配电系统图，甲方只核两行：每回路不应小于 32 A；舞台内灯区直通电源不少于调光回路总数的 1/3（JGJ 57-2016 6.4.7 标准原文）。分区供电的边界要在图上看得见。
这两行之外，还要看回路表能不能指到图上每一台灯。回路表上有、图上没有，或者图上有、回路表没有，现场就得补一路；补的时候没人知道原来怎么分区的。
五、控制与信号拓扑：核走线
DMX512 一个域最多 512 个通道（ANSI E1.11 标准原文），这是信号线上的容量。用了 RDM 的，它是双向的，能在信号线上回读设备状态（ANSI E1.20 标准原文）；走网络的按 ANSI E1.31 看（ANSI E1.31 标准原文）。
甲方核的是图上能不能看出走哪条线、经过哪些设备。这一张就是控制系统拓扑图。信号从控制室出来，先到哪、再到哪、在哪分路，图上要能一段一段指出来。
六、核心动作：图 — 表 — 回路，三方对号

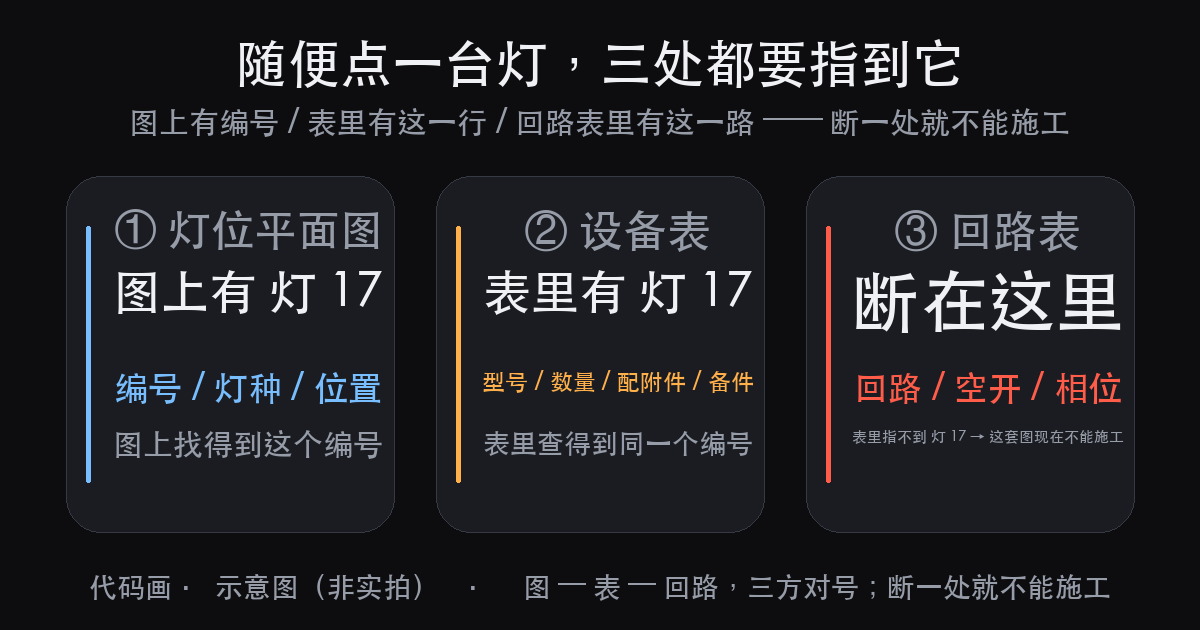

这套图能不能施工，不看厚度，看三方能不能对上。随便点一台灯：它在灯位图上有编号；这个编号在设备表里查得到一行；它在回路表里占哪一路、哪个空开。
三处都指到同一台灯，这套图能施工。三方有一个对不上，就是这套图现在还不能施工，不是画得不够厚，是链条断了。
这是审图的做法，不是条文，但能挡住大部分打回。方法很笨：随机挑几台灯，一台一台对；挑到第三台就对不上，剩下的不用再挑。
七、打回的三类问题
图上有、表上没有：这台灯算什么，是漏登记还是临时加的。表上有、图上没画：这台灯装哪，吊在哪个位置。两处数量不一致：现场就得补，补的时候没人知道原来怎么想的。
三类里最常见的是第三类。数一遍设备表的行数，再数一遍灯位图上的编号，两个数对不上，先别往下审。
八、吊挂：甲方要问一句谁负责
吊点由谁提供、是钢结构还是混凝土、允许荷载谁签字确认。图上如果只画了灯、没写吊点归属，这一条就得补，这是总包最容易踩的地方。
灯挂在别人的结构上，荷载没人签，后面出问题会回到图纸上找。吊点归属不写清，施工时谁也不愿意先动手。
九、备件与维护：图上不一定有，但甲方要提
易损件像滤网、色片、灯钩，备灯比例由谁定，后期换灯谁供货，都要在合同或技术要求里写清由谁定。不写比例数字，写清谁拍板；写死了比例，后面换款就是变更。
维护还有一件：图上要能指认控制位置。控制室位置在图上要能指认，检修与演出时人才知道往哪走，这一篇不展开控制室。
十、照度计算书是附件，不是图
方案里带照度计算书的，观众厅那一行可以拿来对：观众厅 150 lx、Ra 不低于 80（GB/T 50034-2024 表 5.3.4 标准原文），但这一条只限建筑红线以内的室内功能照明，舞台面不套观众厅这一行。
舞台面的照度要现场量，不能拿这一行去套。计算书是附件，甲方看的是它有没有把取值与适用范围写清，不是看它厚不厚。
十一、甲方在图上不该做的两件事
一是不替设计师定点位。甲方定的是要求，不是位置；位置是设计师按灯位、视距与遮挡算的，甲方一点，后面变更都算到甲方头上。
二是不在图上直接写某个型号。写性能参数与数量，型号让投标方响应；型号写死，等于把选择权提前交出去，后面换款就是变更。
十二、版本与变更
图上有出图日期与版本号；改一版要给变更单，写明改了哪几处。没有版本号的图，不要拿去施工。变更单要跟着图走，别只发一张新图、不说是哪几处动了。
十三、照这张单子核：设备、控制、素材
设备：
- 1. 灯位平面图：每台灯的编号、灯种、位置（依据：图 — 表 — 回路三方对号，缺一项现场就要回头问）
- 2. 立面或剖面图：吊挂高度、灯位离台面多高、观众席上方有没有位（依据：高度不写，吊挂与钢结构就没法核）
- 3. 设备表：型号列、数量列、配附件列、备件列（依据：甲方审的是够不够、以后能不能换）
- 4. 备件与易损件：滤网、色片、灯钩这类，由谁定要写清（依据：换灯谁供货，不写就没人认）
控制：
- 5. 回路与配电系统图：每回路不应小于 32 A（JGJ 57-2016 6.4.7 标准原文），图上要能指到每一台灯
- 6. 灯区直通电源：不少于调光回路总数的 1/3（JGJ 57-2016 6.4.7 标准原文），检修时能单独断电
- 7. 控制与信号拓扑图：DMX512 一个域最多 512 个通道（ANSI E1.11 标准原文），走线要能看出来
- 8. RDM 与网络：RDM 双向（ANSI E1.20 标准原文）、网络传输（ANSI E1.31 标准原文），用了就要在图上标出来
素材：
- 9. 出图日期与版本号：每张图都要有（依据：没有版本号的图不要拿去施工）
- 10. 变更单：改一版写明改了哪几处（依据：变更不算到甲方头上）
- 11. 照度计算书：观众厅 150 lx、Ra 不低于 80（GB/T 50034-2024 表 5.3.4 标准原文），只限建筑红线以内的室内功能照明，舞台面不套观众厅这一行
- 12. 吊点归属：钢结构还是混凝土、允许荷载谁签字（依据：总包最容易踩这一处）
十四、常见问题
问：图越厚是不是越靠谱？
答：厚度说明不了能不能施工。看三方对号对得上几台，比数张数有用。
问：图纸和招标文件不一致，听谁的？
答：先看版本与日期，再让设计方出变更单把差异写清；两张纸打架时，现场按哪一张都得有人签字。
问：没有立面图行不行？
答：不行。灯位图只说明在哪，立面与剖面才说明多高、朝哪；高度不写，吊挂就没法核。
问：设备表要不要写型号？
答：甲方审的图上不写具体型号，写性能参数与数量；型号让投标方响应，后面换款才不算变更。
十五、这篇不写什么
只讲甲方拿到一套灯光图纸怎么核。不涉及采购与报价，不评任何一家上游厂家；不写厂家名、品牌、型号；不写金额、单价、成本与利润；不出现联系方式；不含 AI 声明；不认领任何项目。
错一步要重做的工序不一样：图上有、表上没有，这台灯算什么没人说得清；表上有、图上没画，这台灯装哪只能猜；两处数量不一致，现场就得补，补的时候没人知道原来怎么想的；没有版本号，改过哪几处说不清。舞台灯光工程里，图纸是施工、验收、维护三件事的底稿。
现场照片来自公开图库，许可与出处见文末来源清单，不是本公司项目实拍，没有认领其中任何一处。
