一、这一篇写给谁
先别急着找灯具。依据先摆这儿:GB 55037-2022《建筑防火通用规范》自 2023 年 6 月 1 日起实施,全文强制(来源:住房和城乡建设部 2022 年第 189 号公告)。剧场灯光要报消防资料吗 —— 这道题问得偏了:灯光专业自己不单独报消防,报的是整个建设工程,灯光只在其中几处交界面上出现。

这一篇写给剧场项目的甲方与总包,只谈资料怎么对齐,不涉及标价、付款条件与合同条款,也不替任何一方承诺能过审。
项目的身份必须先定,再谈资料。
二、第一步:这个项目走审查,还是走备案

《建设工程消防设计审查验收管理暂行规定》(住房和城乡建设部令第 51 号,2020 年 6 月 1 日起施行;2023 年第 58 号令修正版自 2023 年 10 月 30 日起施行)第 14 条列了 12 类特殊建设工程。
大于 2500 平方米的影剧院在这一条里。
这句话就是判据:剧场建筑面积超过 2500 平方米,属于特殊建设工程,走消防设计审查加消防验收两条 —— 未经审查或审查不合格不得施工(第 15 条),未经消防验收或验收不合格禁止投入使用(第 26 条)。
没超的,走「其他建设工程」:竣工验收合格之日起 5 个工作日内备案,之后接受抽查;抽查不合格,停止使用并整改(第 32—37 条)。
先定这一步。这一步定错,后面的资料清单整份都不对。
三、甲方手里要对齐的 4 份文件

这四份是本文自己排的口径,不是法规原文清单;具体材料以项目所在地主管部门的要求为准。
第一份:消防设计文件里的电气专业部分。灯具的总容量、回路怎么分、线路怎么敷设,都在这份里。舞台灯光的配电和控制线路在这里出现,它不单独成册 —— 这是灯光专业在消防报批里的第一个交界面。
第二份:装修材料燃烧性能表。幕布、布景、装饰面层按 GB 8624-2012《建筑材料及制品燃烧性能分级》分级(2013 年 10 月 1 日起实施,出处:该标准原文)。舞台上挂的每一片布,都在这张表里 —— 这是第二个交界面。
第三份:消防应急照明和疏散指示系统图,走 GB 51309-2018《消防应急照明和疏散指示系统技术标准》(2019 年 3 月 1 日起实施,出处:该标准原文)。

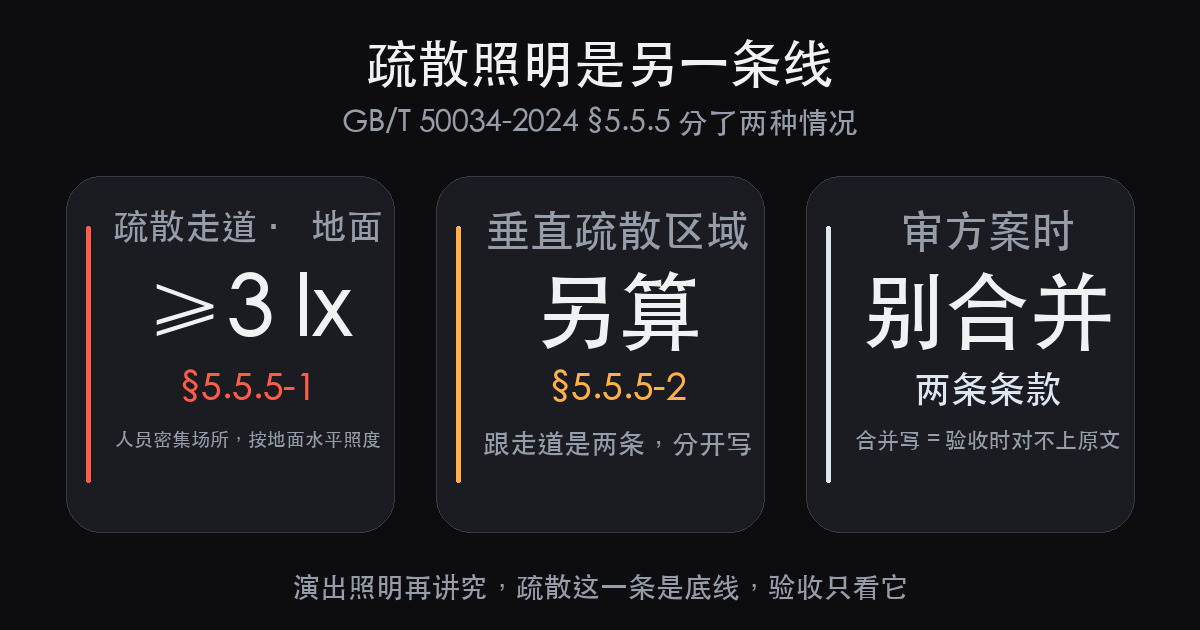

这一份最容易混。疏散走道地面 ≥3 lx 是 GB/T 50034-2024 §5.5.5-1 的口径(出处:标准原文),它管的是人员密集场所的疏散照明;垂直疏散区域另算(§5.5.5-2),两条分开写。这套系统不是演出灯光那套 —— 两套必须分开画、分开报,别合并成一张图。
疏散这套不能并进演出灯光的图里,现场验收是对着两张图逐条核的。
第四份:验收或者备案的申请材料,按第一步定的身份选一种走。
四份之间有一条顺序:身份没定,第四份就无从选。
四、报审资料里最容易被退的一处

引的照明标准是哪一版。

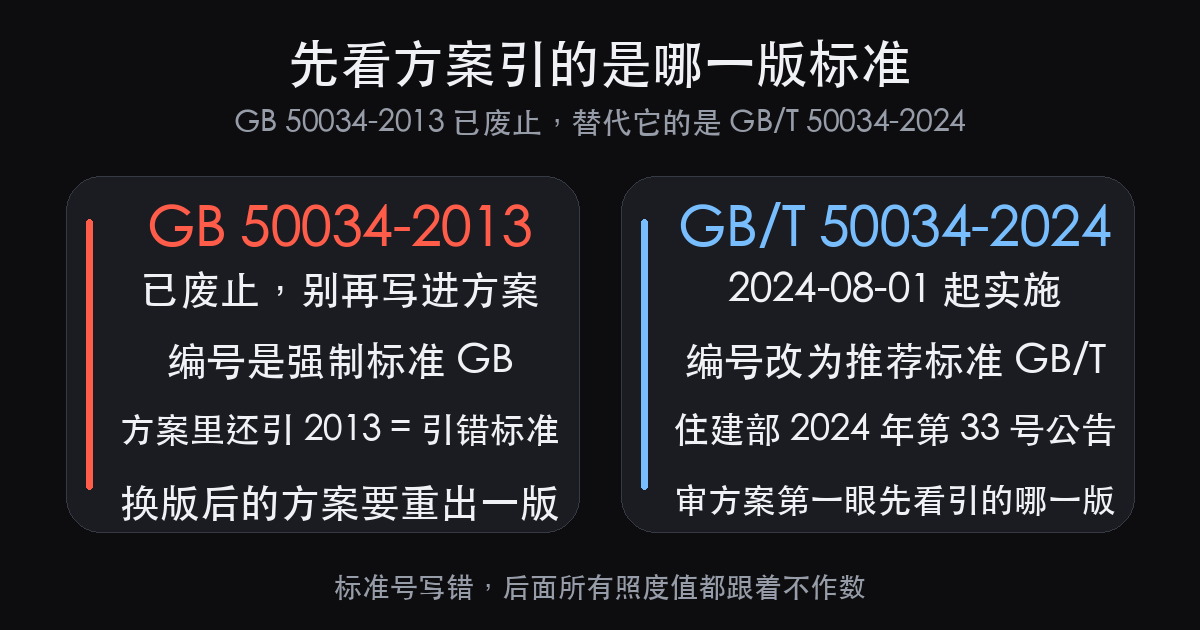

GB/T 50034-2024《建筑照明设计标准》自 2024 年 8 月 1 日起实施,替代 GB 50034-2013,编号也从强制性 GB 改成了推荐性 GB/T(来源:住房和城乡建设部 2024 年第 33 号公告)。
设计文件里还写着引 GB 50034-2013 的,先在这一栏退回(现行版本见上句出处)。现场返工最贵的一格不是画得不好,是版本写错。引标准有一条纪律:编号与出处必须写在同一句里,只写「依据国标」等于没写。
退回一次,出图到重新报审来回就是两周;验收不通过,场馆晚开业一个月。备案超过再补一轮,少说再拖一周。
五、跟灯光专业直接相关的两个数

一个是疏散走道的 ≥3 lx,在第三份里。
另一个是观众厅那一行。GB/T 50034-2024 表 5.3.4「剧场、影院、礼堂」观众厅那一行给的是:照度 150 lx、统一眩光值 UGR 22、均匀度 U0 0.40、显色指数 Ra 80,参考平面 0.75 米水平面(出处:GB/T 50034-2024 表 5.3.4 标准原文)。同表另有排演厅 300 lx、化妆台 500 lx(1.1 米垂直面、混合照明、Ra 90)。
那张表里没有「舞台」这一行。舞台面不引观众厅的 150 lx —— 舞台面按哪个值、参考平面取哪一个,必须由项目自己写死,不能硬套观众厅。
舞台面的取值不能从观众厅那一行借。
六、控制这条线也在电气部分里

舞台灯光的控制线路按 DMX512 走,编号是 ANSI E1.11(来源:ESTA 制订的标准原文):它跑在 RS-485 上,250 kbps,一条链路最多 512 个控制通道、每个通道 8 位,单向广播。
需要设备发现就用 RDM,编号 ANSI E1.20(来源:ESTA 制订的标准原文),它在原链路上双向半双工回话,不用另拉线。走网络的那条线用 Art-Net 或 sACN。
回路要按分区供电拆开,别把整台戏的回路塞进同一路。这些在电气专业图里要能对上,报审时也是在那一份里被看的。一条链路的通道数是有上限的,灯一多必须拆链路 —— 通道数算错,改的是整张地址表。
七、四份对齐之后,谁先谁后
身份(第一份判据)→ 电气与材料两份(设计文件)→ 疏散系统一份(消防系统)→ 验收或备案材料(收口)。
前两份在施工图阶段就定型,第三份是消防系统、与演出灯光并行,第四份要到竣工验收那一步才用得上。顺序摆对,中途不会推倒重来。
八、这套系统由什么组成:设备、控制、素材
前面七节讲的是「报什么、谁先谁后」,这一节讲这套东西本身由哪几块组成 —— 三块分开列,每一条后面跟的是它为什么是这样。这一节的范围不出前面引到的那四份文件。
设备:
- 舞台灯具的总容量、回路怎么分、线路怎么敷设,全部写进消防设计文件的电气专业部分 —— 灯不单独成册,报审看的就是那一份
- 幕布、布景、装饰面层按 GB 8624-2012《建筑材料及制品燃烧性能分级》定级 —— 该标准 2013 年 10 月 1 日起实施(出处:标准原文),舞台上挂的每一片布都落在这张表里
- 消防应急照明和疏散指示系统按 GB 51309-2018 选型 —— 该标准 2019 年 3 月 1 日起实施(出处:标准原文),这套与演出灯光是两家供货
- 疏散走道地面的照度(一块面积上落多少光)≥3 lx,按标准原文 GB/T 50034-2024 §5.5.5-1 的口径 —— 垂直疏散区域另算(§5.5.5-2),两条分开写,不能合成一条
- 数据线材按 DMX512 走,编号 ANSI E1.11(来源:ESTA 制订的标准原文)—— 它跑在 RS-485 上,一条链路最多 512 个控制通道
控制:
- 主控台按 DMX512 输出(就是给灯具发调光指令的那套老协议)—— 250 kbps、每通道 8 位、单向广播,一条链路的通道数有上限,灯一多必须拆链路
- 需要设备发现就叠加 RDM,编号 ANSI E1.20(来源:ESTA 制订的标准原文)—— 它在原链路上双向半双工回话,不用另拉线
- 走网络的那条线用 Art-Net 或 sACN(把网线里的信号转成灯光指令的那套协议)—— 省掉长距离信号线,线越长信号越容易抖
- 回路按分区供电拆开(一路一路分开送电)—— 不能把整台戏的回路塞进同一路
- 控制与配电必须在同一份电气专业图里对齐 —— 报审看的是那一份,分开画就等于没画
- 通道数先算再选台 —— 算错了改的是整张地址表,不是加一根线
素材:
- 幕布、布景、道具、装饰面层逐项填燃烧性能分级表 —— 缺一栏这一份就退
- 疏散指示的图示与文字按 GB 51309-2018 出(出处:标准原文)—— 不能并进演出灯光那张图里
- 图案片与节目内容按场次编目 —— 一场戏用几张、哪一场用,写不清现场核不到
- 图与素材各留一套备份 —— 现场改不动图,遇到临时要调只能干等
验收:
- 观众厅那一行按 GB/T 50034-2024 表 5.3.4 写:照度(一块面积上落多少光)150 lx、UGR 22、U0 0.40(均匀度,最暗处与平均值之比)、Ra 80,参考平面 0.75 米水平面(出处:该表标准原文)—— 同表另有排演厅 300 lx、化妆台 500 lx(1.1 米垂直面、混合照明、Ra 90)
- 舞台面的取值由项目自己写死 —— 那张表里没有「舞台」这一行,不能从观众厅那一行借
- 照明标准的版本核到 GB/T 50034-2024(2024 年 8 月 1 日起实施,来源:住房和城乡建设部 2024 年第 33 号公告)—— 还写 GB 50034-2013 的先退回
九、常见问题
问:怎么判断这个项目要不要报?
答:看它是不是特殊建设工程。住建部令第 51 号第 14 条列了 12 类,其中含大于 2500 平方米的影剧院 —— 超了走消防设计审查加消防验收,没超的走备案抽查(竣工验收合格之日起 5 个工作日内备案)。
问:疏散照明算灯光专业的活吗?
答:不算同一套。疏散照明与疏散指示系统走 GB 51309-2018(出处:标准原文);疏散走道地面 ≥3 lx 是 GB/T 50034-2024 §5.5.5-1 的口径(出处:标准原文)。它和演出灯光是两条线,分开画、分开报。
问:报审资料里最容易退在哪一栏?
答:引的照明标准版本。现行是 GB/T 50034-2024(2024 年 8 月 1 日起实施,来源:住房和城乡建设部 2024 年第 33 号公告),设计文件里还写 GB 50034-2013 的先退回。
问:舞台面的照度按哪一行写?
答:GB/T 50034-2024 表 5.3.4 观众厅那一行是 150 lx、UGR 22、U0 0.40、Ra 80(0.75 米水平面,出处:GB/T 50034-2024 表 5.3.4 标准原文)。那张表里没有「舞台」这一行,舞台面按哪个值要项目自己写死,不能硬套观众厅。
十、收尾
四份对齐,先定身份。
疏散这一条是底线,验收只看它。
现场返工最贵的一格,不是画得不好,是版本写错。
