舞台激光灯图片效果图上那个图案能画多大：以为看功率，实际看那一栏扫描角度
本篇参数读自本厂产品库铭牌记录（来源：本厂产品库 business/product_lib/product_lib.db，2026 年 10 月 8 日读库）。「图案能画多大」这个问题往下问，先要拆成一件事：这台灯的参数栏里，写没写「扫描角度」。
一、先把「看功率」这条排除掉

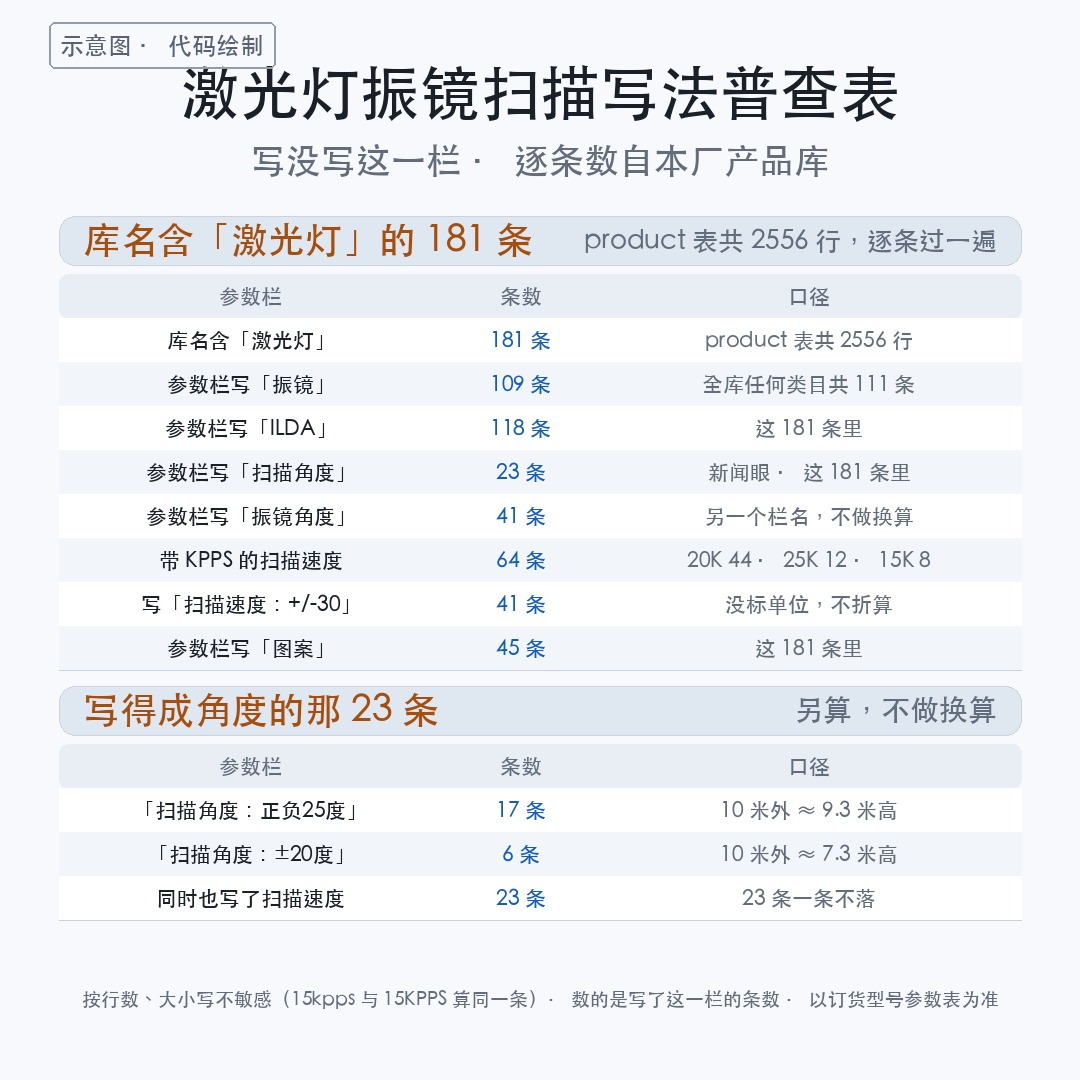

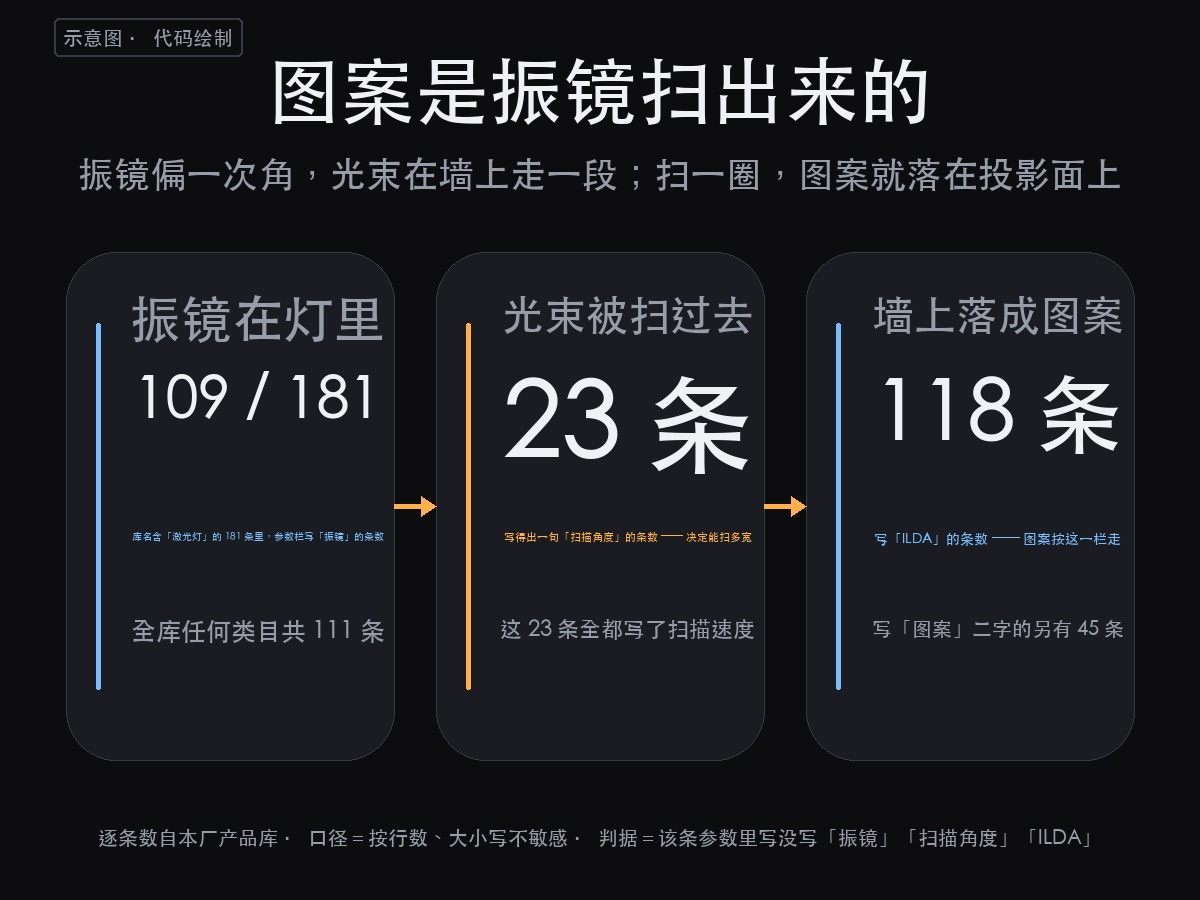

库名含「激光灯」的 181 条里，写「振镜」的 109 条、写 ILDA 的 118 条，可写得出「扫描角度」这句的只有 23 条（都读自本厂产品库）。功率那栏写的是用电，图案能铺多大要看的是角度那一栏。
二、真分界：扫描角度只有 23 条写得出来
这 23 条里 17 条写「扫描角度：正负25度」、6 条写「扫描角度：±20度」（都读自本厂产品库）。另外 41 条写「振镜角度」，41 条全是同一个值 60º —— 但这一栏跟「扫描角度」是不是同一个量，库里没写，我不编，单独列、不做换算。还有 41 条写「扫描速度：+/-30」，没标单位，就写「±30，没标单位」，不补成 KPPS。

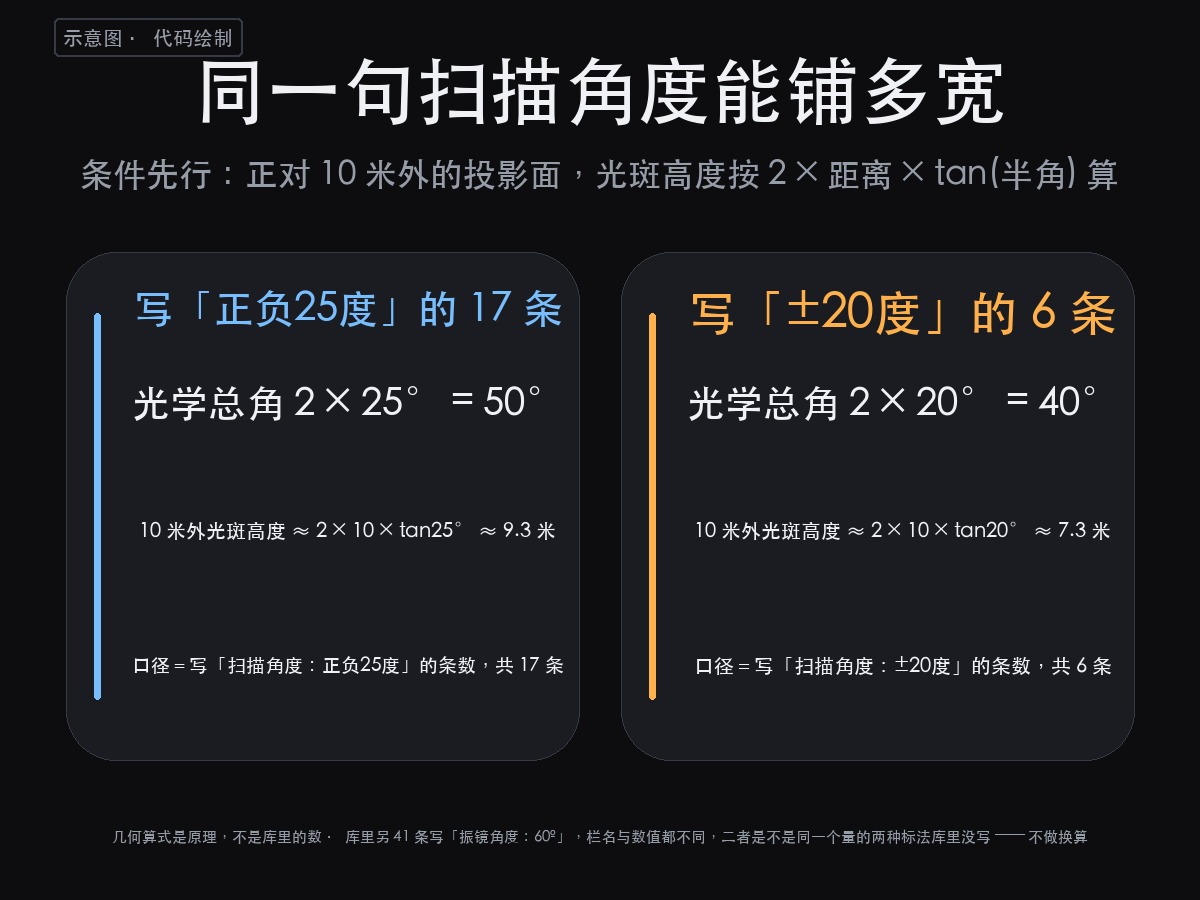

三、按那一栏算一遍，10 米外能铺多宽

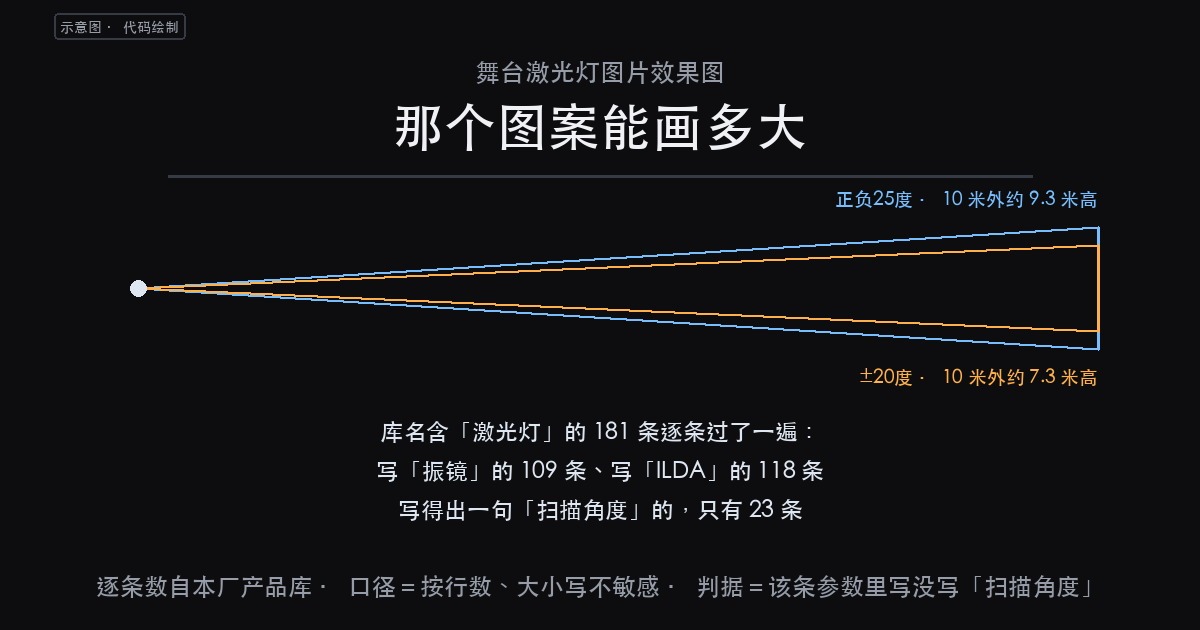

条件摆前面：投影距离 10 米、图案打在垂直面上。写「正负25度」的那 17 条，光学总角是 50 度，10 米外光斑高度约 9.3 米；写「±20度」的那 6 条，10 米外约 7.3 米（都是按库里的角度换算的）。同一台灯投影距离翻一倍，宽度也跟着翻，不是一个固定尺寸。
四、写得出扫描角度的这 23 条，都同时写了扫描速度
181 条里写带 KPPS 单位的扫描速度的 64 条：20KPPS 44 条、25KPPS 12 条、15KPPS 8 条（大写小写都算，库里另有 2 条写小写 15kpps；读自本厂产品库）。
五、常见问题
问：舞台激光灯图片效果图上的图案能画多大，是不是看功率就行？
答：不是。库名含「激光灯」的 181 条里，写得出「扫描角度」的只有 23 条（读自本厂产品库）。
问：「振镜角度」和「扫描角度」是一回事吗？
答：库里没写。181 条里写「振镜角度」的 41 条全是 60º，但这一栏跟扫描角度是不是同一个量，库里没写，不替它换算。
问：口径的两个数怎么分？
答：库名含「激光灯」的是 181 条（本篇用这个），库名含「激光」的是 227 条（对照口径）。
六、这套系统怎么搭：设备、控制、素材
这一节讲的是「买什么、怎么接、素材从哪来」—— 三块分开列，每一条后面跟着「为什么是这个」。
每一条的量都按本厂产品库那 181 条激光灯算；换一批库，数换了、条目不会换。
设备：
- 激光灯按投射距离和那一栏扫描角度选 —— 库里算得出 10 米外约 9.3 米或约 7.3 米（读自本厂产品库 business/product_lib/product_lib.db）；距离不够，功率再大也照不到底
- 户外场地按防护等级选 —— 激光灯户外防水款那栏写 IP65 / IP66、室内款写 IP20（都读自本厂产品库），露天用 IP20 淋一场雨就进水，所以按 IP65 以上选
- 扫描系统（振镜）按 KPPS 那一栏选 —— 库里写 20KPPS 的 44 条、25KPPS 的 12 条（读自本厂产品库）；点越密曲线越圆，点疏的成折线
- 雾机（把细雾打进场，光柱才看得见）—— 激光是极细的光柱，空气里没有雾就几乎看不见光路，所以按场地的换气量配烟雾量
- 激光灯本体、控台、线材按额定功率那栏配 —— 功率那栏决定配电与线径，不是按经验估
- 图案素材按投射距离算尺寸 —— 投射距离那栏决定图案出多大，不是照屏幕尺寸做
控制：
- DMX512 控台一台 —— 激光灯控制那栏写声控/自动/DMX512/主从（读自本厂产品库）；一条链路 512 个控制点（就是 DMX512 一路能带的地址数）是定死的，不够就得加扩展口
- ILDA 接口那一路 —— 5W 全彩激光灯那栏写控制模式含 ILDA（读自本厂产品库）；软件直控走这一路，跟控台分开报，否则两套信号打架
- 支持 RDM 的控台 —— 能回读每台灯的状态（说白了就是控台上能读到每台灯的地址和状态，不用爬一趟马道一台台看）；不带 RDM 就得到场一处一处看
- 信号放大器／分配器按段配 —— 一进多出、每路带隔离；不隔离，一条回路短路整条链全黑
- 分区供电回路（一路一路分开送电）—— 按灯位图分，不是按电缆长度分；否则一处跳闸整片黑
- 长线要算压降（线太长，电压送到末端会掉）与信号衰减（信号传远了会变弱）—— 线越长丢得越多，超过就得加中继，不能等装完台才发现末端那台灯不亮
素材：
- 动画节目按库里那栏写的节目量备 —— 节目不够，现场只能重复放那几套，所以按投放时长算套数
- 图案按投射距离算尺寸 —— 投射距离那栏决定图案出多大，不是照屏幕尺寸做
- 灯位图与回路编号 —— 每台灯对哪一路、哪个编号，按灯位图先编好号，装台时照着对
- 现场实测记录 —— 记实际挂点与走线，因为返工时光靠图纸对不上现场
验收：
- 按灯位图逐灯对回路，抽 3 台核「扫描角度」那一栏 —— 抽检是因为 181 条里只有 23 条写了扫描角度，装台前核一遍比返工省得多
- 通电后测最远端接收器的信号电平 —— 末端不达标说明线太长或分配器不够，这条不能靠肉眼判
七、一句话收尾
要算图案能铺多宽，先看那一栏写没写扫描角度、写的是正负25度还是 ±20度。
参数报错一次，现场返工就是两天；灯位重排一次，装台多花两小时。
