舞台切割灯参数怎么读？先别看型号上那个数字
一、参数表的第一栏，型号上的数字是什么
选舞台切割灯，最容易栽在型号上：以 GL-800QGX 为例，800 是系列档位号，LED 模组是 750W，整机额定功率 900W —— 三个数说的是三件事，混着用，配电和吊挂都会算偏。
防护等级按 GB/T 4208《外壳防护等级（IP代码）》分，控制信号按 DMX512（ANSI E1.11）走；这两条依据在下面各栏都会用到。
本厂产品库里，这一档写的是 LED 模组 750W、整机额定功率 900W。
型号对应档位、模组对应发光的那一级、整机额定对应从墙上取的电。三个数各管一件事。
采购和工程上，报配电容量、算线径、定发电机功率，用整机额定功率；对比光通和亮度，用模组那一级。
用档位号命名是行业普遍做法，因此逐栏对参数比看型号靠谱。

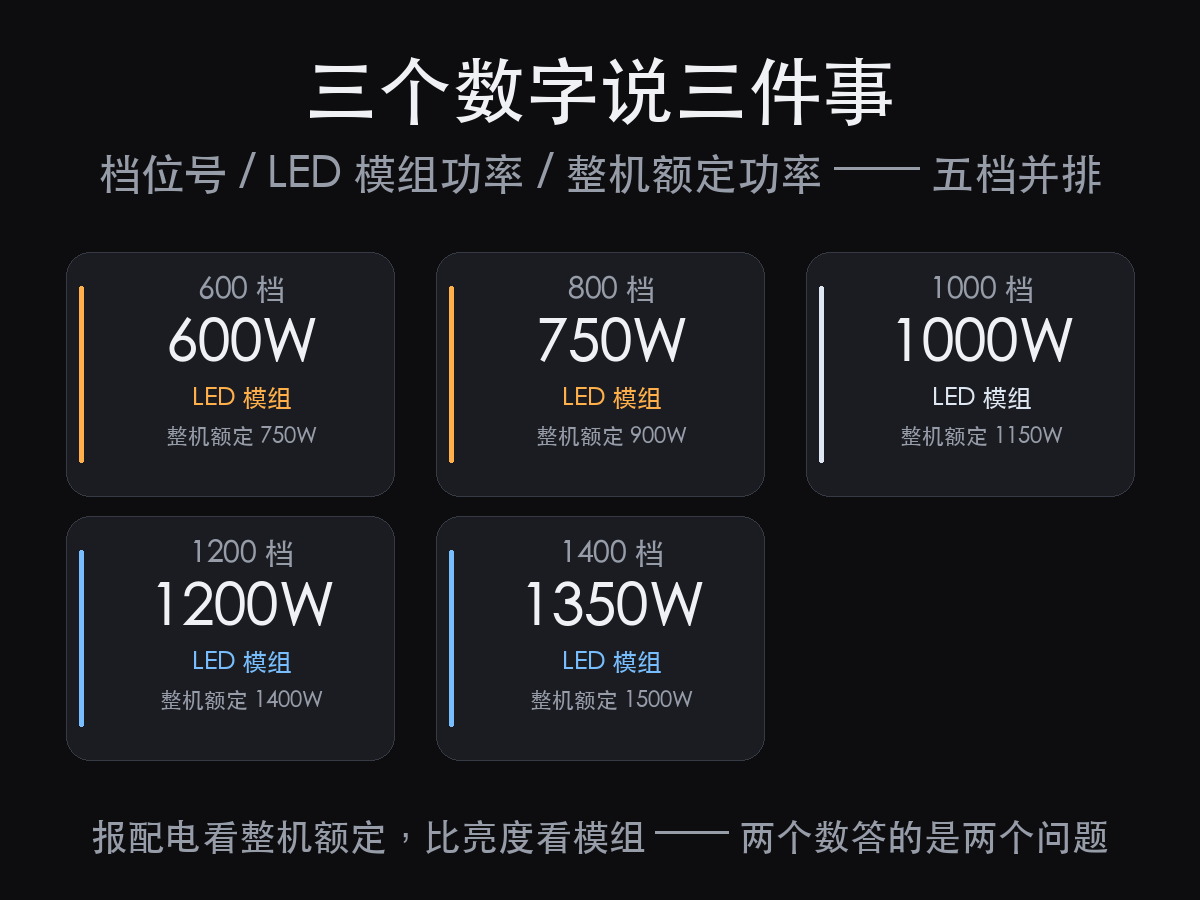

二、五档功率，模组与整机额定怎么对应
600 档：LED 模组 600W，整机额定 750W。
800 档：LED 模组 750W，整机额定 900W。
1000 档：LED 模组 1000W，整机额定 1150W。
1200 档：LED 模组 1200W，整机额定 1400W。
1400 档：LED 模组 1350W，整机额定 1500W。

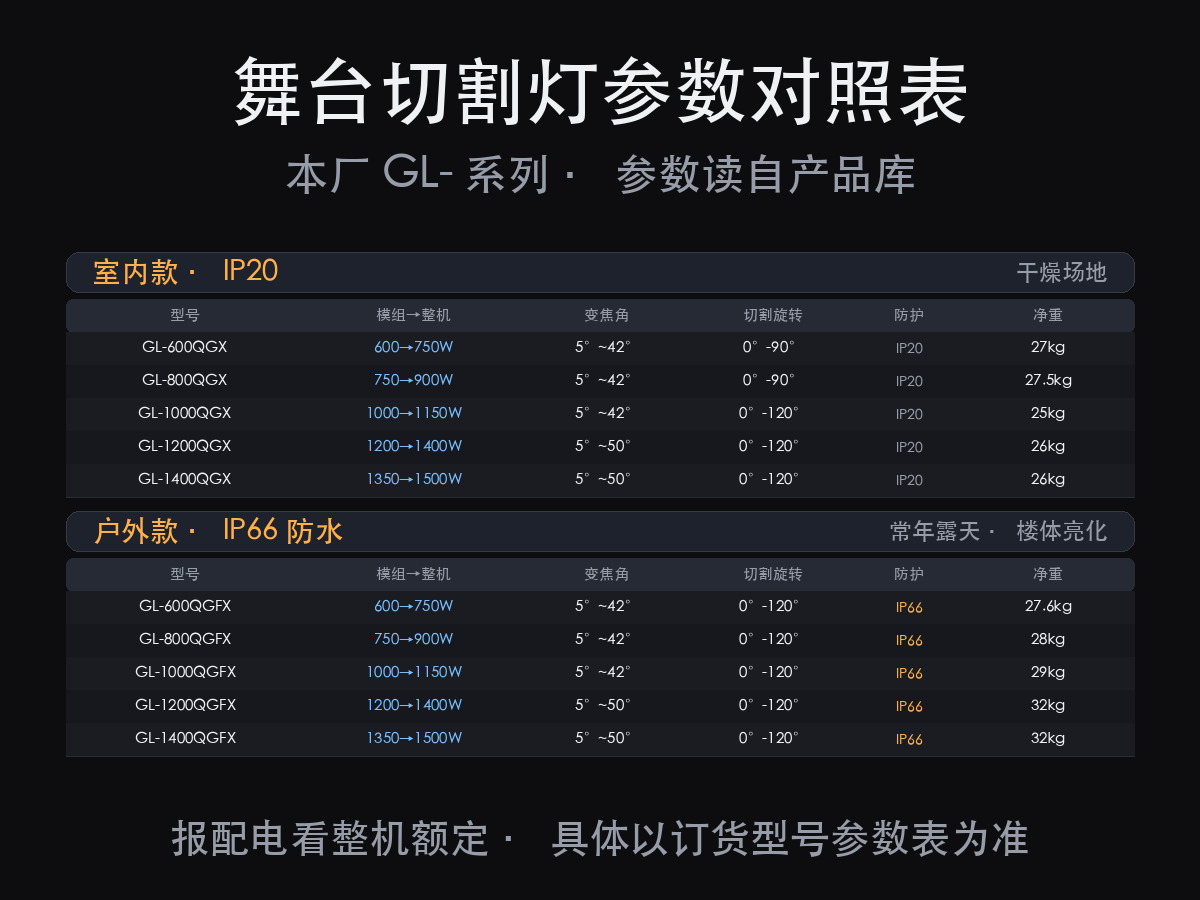

本厂 GL- 系列切割灯在这五档上都有型号，室内款与户外款档位一一对应。

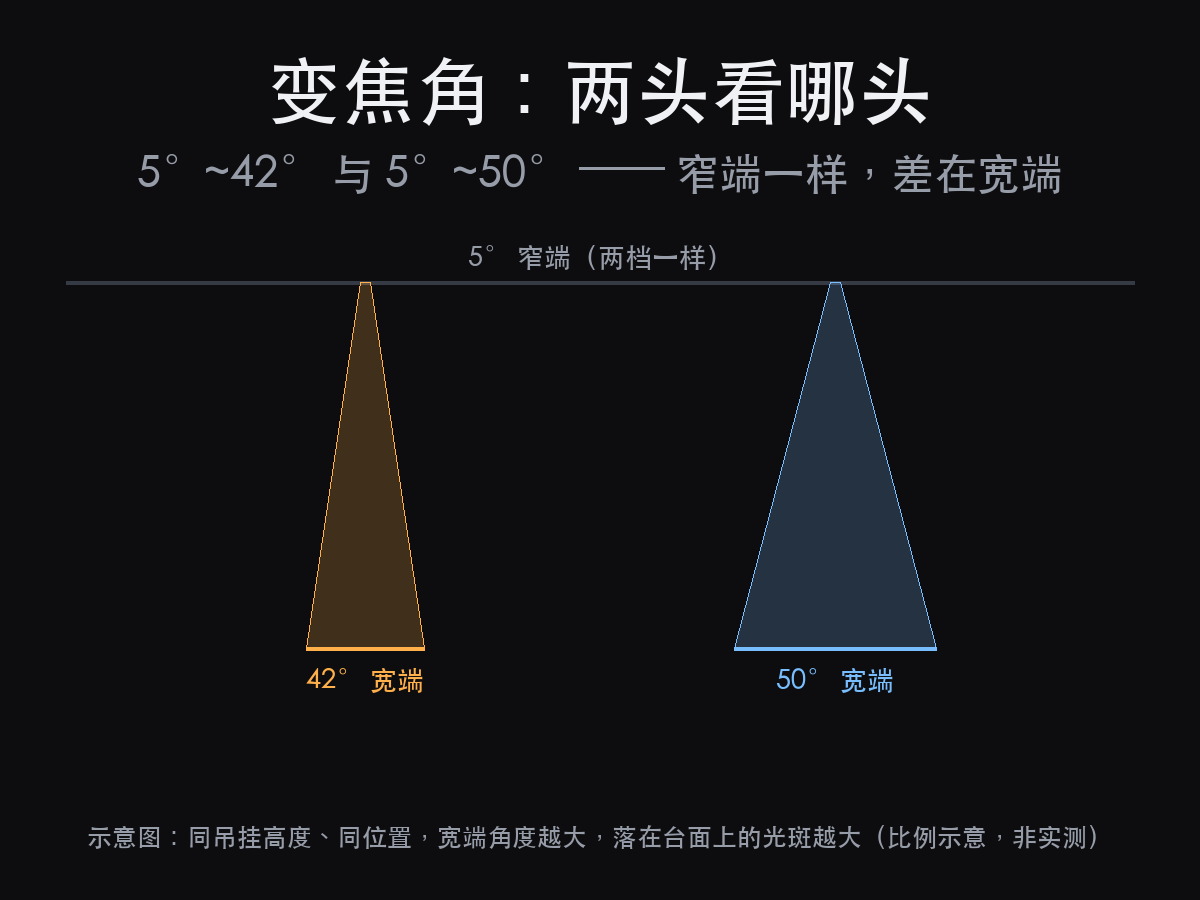

三、变焦角：看宽端，不看标称范围的长度
600、800、1000 三档为 5°~42°；1200、1400 两档为 5°~50°。
窄端统一是 5°，定点、追光、打面光这几档都够用。
真正的差别在宽端。挂高相同的情况下，宽端角度越大，落在表演区的光斑直径越大。
8 米挂高的剧场大厅里，42° 与 50° 之间差出的那一档光斑，常常就决定了一台灯能不能替代两台。
四、切割系统：旋转范围比「能不能切」更值得看
切割系统由四片切角片组成，三角形、菱形、长方形这些形状各档都能切。
差别在整个图形切完之后能不能继续旋转：户外款五档全部可作 0°-120°；室内款从 1000 档起是 0°-120°，只有室内的 600 和 800 两档是 0°-90°。
同一个 600 档，户外款能转到 120°、室内款只有 90° —— 分界看室内还是户外，不看档位。
建筑立面斜切造型、道具上的异形光斑，对旋转范围敏感；只做定点面光，90° 的那两档足够。
切割系统的另一个看点是材料与结构：切角片长期高温下是否变形，直接决定用了两年以后光斑边缘还直不直。

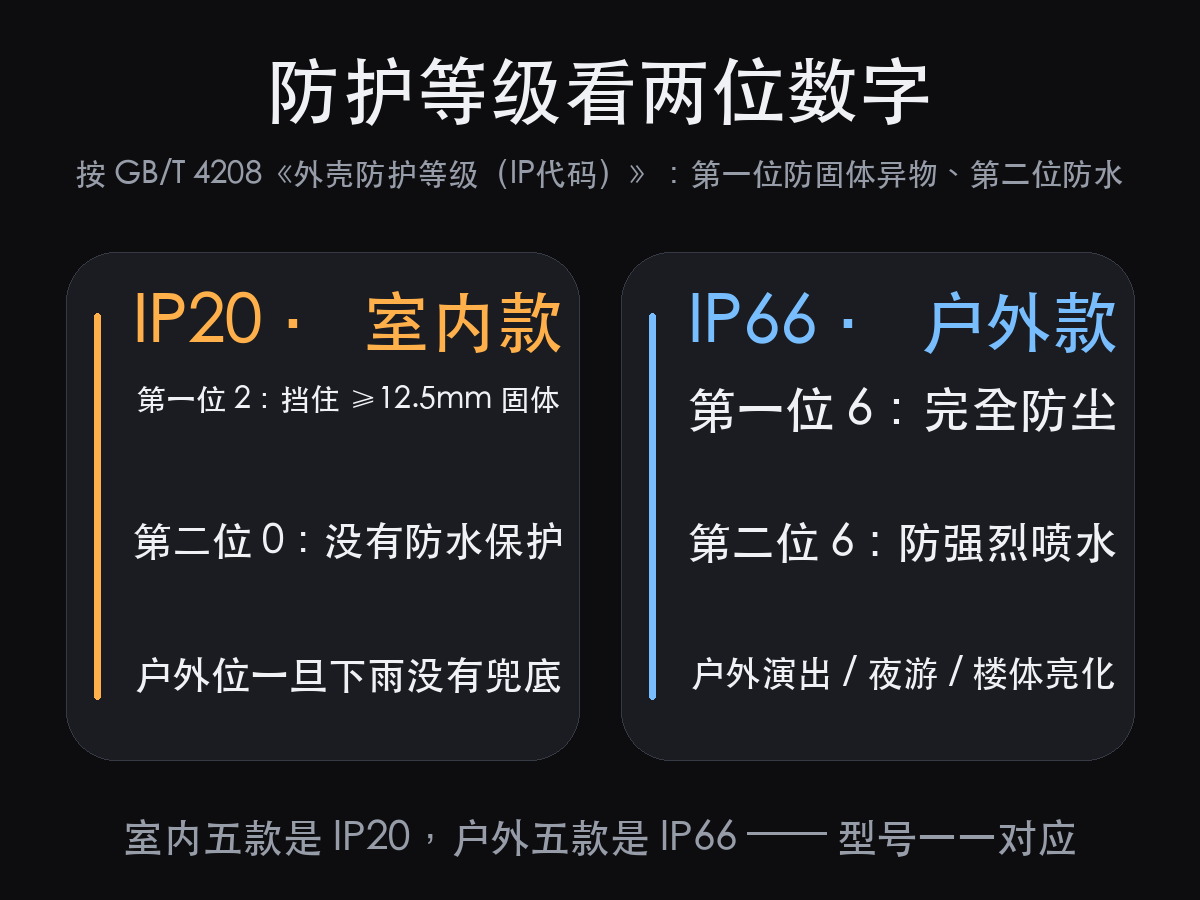

五、防护等级：IP20 与 IP66 分别是什么场合
IP 代码的两位数字来自 GB/T 4208《外壳防护等级（IP代码）》，第一位表示防固体异物，第二位表示防水。
IP20 的第一位 2 表示防止直径 12.5mm 以上的固体异物进入，第二位 0 表示无防水保护。
IP66 的第一位 6 表示完全防尘，第二位 6 表示防强烈喷水。
因此室内干燥场地用 IP20 的型号是合理的；露天演出、文旅夜游、楼体亮化这类场地，按 IP66 选择。
本厂户外款与室内款档位一一对应，从 600 档到 1400 档都有 IP66 型号，替换不必重做方案。
六、净重与吊挂：参数表后半页的两件事
户外款净重 27.6~32kg，室内款 25~27.5kg。
净重直接决定吊挂方案：单点吊挂的载荷、桁架节点的受力、电动吊杆的额定载荷都要按实际重量算，
方案阶段按最重的那一档预留余量，比装到现场再加固便宜。
七、控制与配电：决定装完要不要返工的两栏

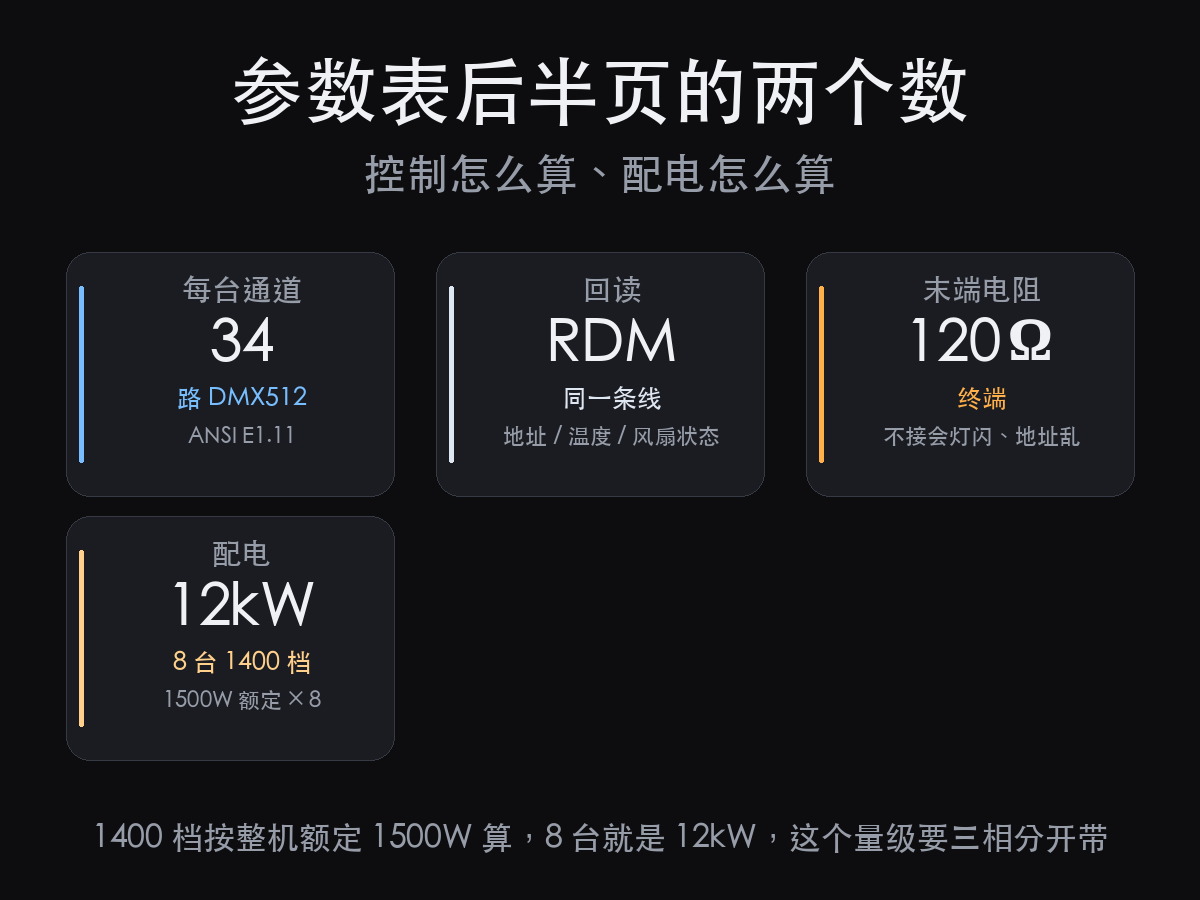

控制方面，全系 34 通道 DMX512（ANSI E1.11），并支持 RDM 回读。
34 通道是单台灯具占用的控制通道数，估算 Universe 时要用它乘上台数。
RDM 回读的价值在于灯地址、温度、风扇状态可以在控台上读取，不必逐台登高检查。
控制线路要关注信号衰减与末端 120Ω 终端电阻，这两项是现场灯闪与地址错乱的主要来源。
配电方面，按分区供电的原则划分回路。以 1400 档 1500W 额定功率计算，8 台即 12kW，这个量级需要三相分开承载。
这两栏在方案阶段就要定，装完再改意味着整排线重做。
八、色温、显指与光源寿命：容易被跳过的一栏
本厂 GL- 系列切割灯的色温为 7500K；显指基准为 70，切入显指片后为 90。光源寿命 20,000 小时。
色温决定画面的调性，显指决定颜色的还原。切割灯常用来打面光和造型光，人在镜头里时，显指的影响比亮度更直接：
显指低，肤色会发灰，后期调不回来。演出录制、直播、剧院这类有摄影机在场的场合，显指要单独看一栏，不要只看瓦数。
光源寿命这一项决定维护周期。20,000 小时是按额定条件计的光源衰减寿命，不是整机寿命；
实际更换周期还要看散热条件和现场粉尘。户外场地粉尘大，风扇与散热通道的清理周期要按现场定。
这一项在采购阶段问清楚，比装完再上门维护省事。
九、常见问题
问：舞台切割灯的型号数字和光源功率是一回事吗？
答：不是。型号通常是系列档位号。本厂 800 档配的是 750W LED 模组、整机额定 900W；
1000 档配 1000W 模组、整机额定 1150W。采购时以参数表逐栏为准。
问：室内款可以挪到户外使用吗？
答：不建议。室内款为 IP20，第二位 0 表示无防水保护，露天场地遇到降雨没有兜底。
只在白天搭建、夜间拆除且确保不淋雨的临时场合属于另一种情况；常年露天的场地应按 IP66 选择。
问：切割旋转范围 0°-90° 和 0°-120° 怎么分？
答：按室内还是户外分，不按档位分。户外款五档全部是 0°-120°；室内款从 1000 档起是 0°-120°，
只有室内的 600 和 800 两档是 0°-90°。同一个 600 档，户外能转 120°、室内只有 90°。
四片切角片生成形状的能力各档相近，旋转范围决定形状能摆到什么角度；定点面光 90° 的那两档足够。
问：变焦角标称 5°~50°，实际怎么算光斑？
答：光斑直径与挂高和角度有关，窄端小、宽端大。同一挂高下，宽端角度越大光斑越大。
具体到某一个场地，应在方案阶段按挂高和投射距离计算后再定档位。
