剧院灯光系统出问题，第一反应多半是换控制台、换灯，真正卡住项目的往往是那根线。
DMX512 的物理层是 RS-485 差分信号，250 kbit/s、异步、半双工、8N2。标准里写得很直白：DMX512 本身不包含自动错误检查与纠正。一个坏包传下去，就是灯闪一下。
这句话决定了排查的方向。
H2 一、三个被搞反的方向
① 灯闪、地址错乱，第一反应是控制台不行或者灯不行 —— 实际九成问题在线、拓扑、终端电阻上。
② 装了带 RDM 的灯，以为从此能远程遥控、省事 —— 实际 RDM 真正值钱的是回读，而且得先把物理层做对再开。
③ 一个宇宙 512 个通道，以为能带 512 台灯 —— 实际 512 是通道数，不是灯数。
三条指向同一件事：先看物理层，再看应用层。
H2 二、DMX 出错，先在线上找
标准把这类故障的成因列得很直白：电磁干扰、静电放电、终端处理不当、线缆过长、线材质量差。
五条里四条跟线有关。
因果链是这样的：线材阻抗不对 → 信号反射 → 波形畸变 → 灯具把畸变的波形读成错误指令 → 灯闪。线缆过长同样会让信号衰减，落在同一条链上。
别急着换控制台，先量线材的阻抗和末端电阻。
物理层的排查顺序不能倒过来，先看线，再看拓扑和终端，最后才轮到控制台。
现场最常见的两种做法都错在终端这一环：一种是 120 Ω 终端电阻装了，但装在半路的分配器上；一种是把它当成”堵头”，随手扔掉了。

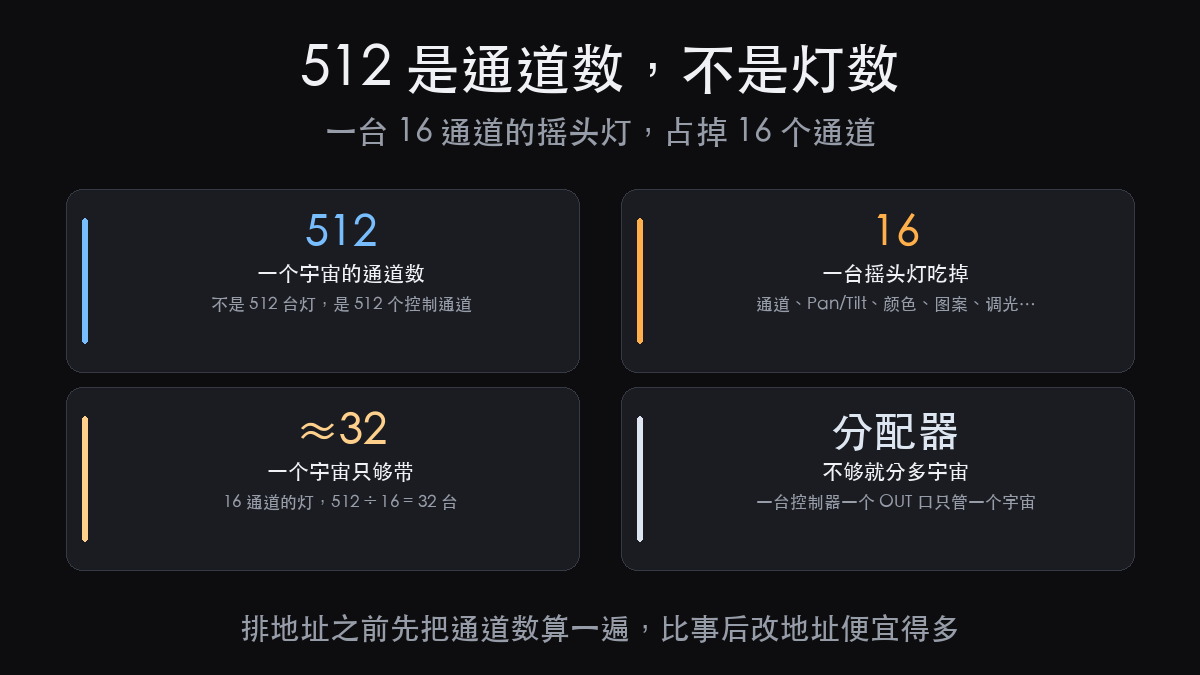

H2 三、512 是通道数，不是灯数
一个宇宙 512 个通道，每个通道取值 0–255。
一个宇宙能带多少台灯，只取决于每台灯占用的通道数。一台 16 通道的摇头灯吃掉 16 个通道，一个宇宙只够 30 台出头。
舞台灯光排布一密，这里最先撞墙：不是控制台带不动，是宇宙不够分。
超了怎么办？用 DMX 分配器（splitter）把一条总线扩成多条并行总线。
注意”并行”不是随便接：一条总线最长 400 米，最多挂 32 个单位负载，超了就必须先拆，拆之前先算清每条总线上要挂几台。

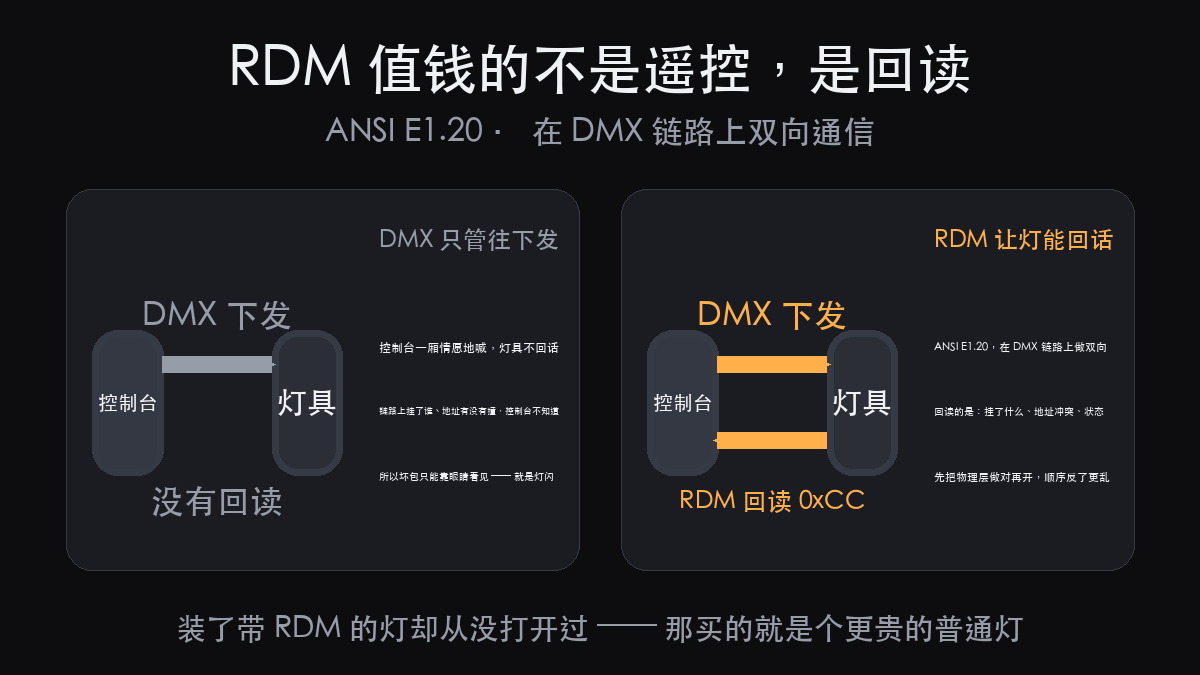

H2 四、RDM 值钱的是回读，不是遥控
RDM 全称 Remote Device Management（远程设备管理），标准号 ANSI E1.20，2006 年由 ANSI 批准。它的报文以 start code 0xCC 扩展，在 DMX 链路上做双向通信。
双向意味着两件事：
① 控制器可以把参数发下去，这是大家以为的”远程遥控”。
② 灯具可以把诊断信息回给控制器，这才是真正值钱的部分。
RDM 的核心是回读，不是遥控。
为什么回读值钱：一条 400 米、挂着几十台的链路上，挂了什么、地址有没有冲突，靠人一台一台爬上去看，是最慢也最容易出错的一步。回读把这一步变成一次扫描。
但回读有个前提：链路得是干净的。物理层没做完就开 RDM，只会把线的问题和设备的问题混在一起，越查越乱。

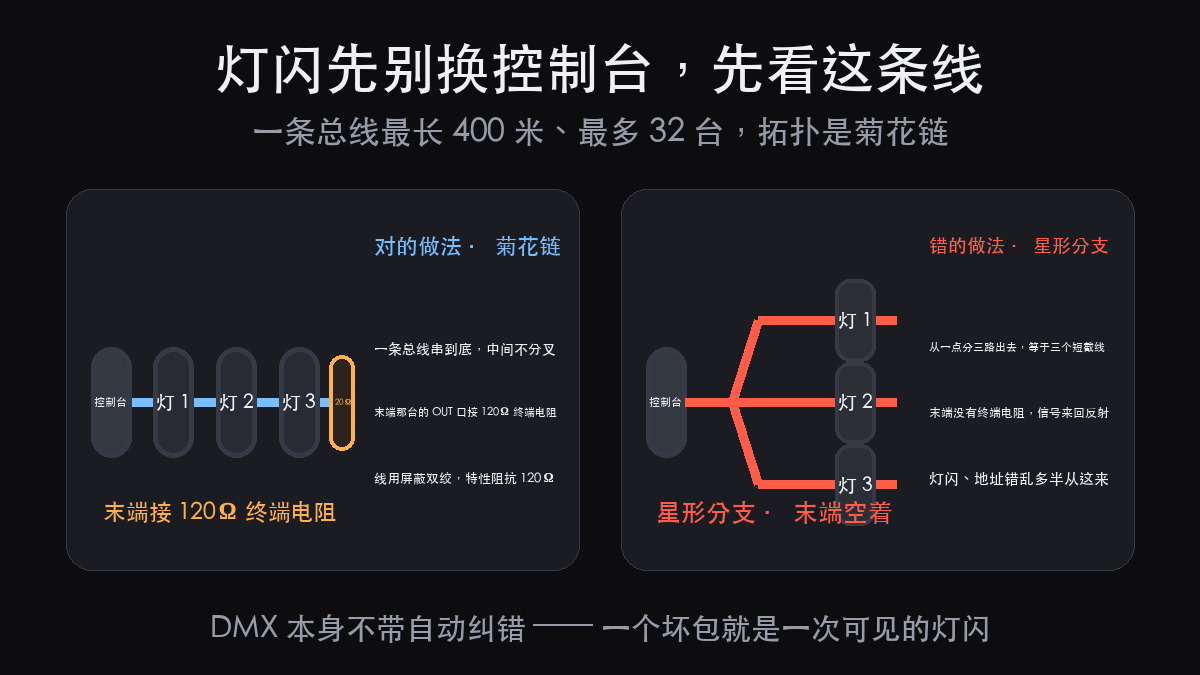

H2 五、物理层四件事：线、拓扑、终端、负载
① 线：屏蔽双绞线，特性阻抗 120 Ω。3 芯 XLR 被 ANSI E1.11-2008 第 7 节禁止，但它在行业里成了事实标准 —— 事实标准不等于对。
② 拓扑：菊花链，多站总线，单控制器当主站，其余都是从站。星形接法和”随手接一路过去”都是隐患。
③ 终端：120 Ω 终端电阻必须接在菊花链最后一台的 OUT/THRU 口上，不能接在半路的分配器上。
④ 负载：一条总线最长 400 米、最多 32 个单位负载，超了用 DMX 分配器拆成多条并行总线。
这四件事花的是施工阶段的时间，省下来的是调试阶段的时间。顺序不能反。
H2 六、RDM 什么时候才可以开
先做对物理层，再开 RDM。判断”做对了”不用靠感觉，过四条：
① 每条总线的长度和负载数有没有超（400 米 / 32 个单位负载）。
② 每条链路的末端是不是都接了 120 Ω 终端电阻，而不是接在半路。
③ 线材是不是屏蔽双绞线，特性阻抗是不是 120 Ω。
④ 拆分后的每条总线能不能单独寻址、单独回读。
四条都过了再开 RDM 回读，读回来的地址表才能和现场灯位对上。
H2 七、常被问到的四个问题
H3 问：灯闪、地址乱跳，是不是控制台的问题？
答：先怀疑物理层。DMX512 本身不包含自动错误检查与纠正，一个坏包就是灯闪一下。标准列的成因是电磁干扰、静电放电、终端处理不当、线缆过长、线材质量差 —— 五条里四条在线这一侧。
H3 问：一个宇宙能带多少台灯？
答：512 是通道数，不是灯数。一台 16 通道的摇头灯占 16 个通道，一个宇宙只够 30 台出头。不够就上 DMX 分配器，扩成多条并行总线，每条总线仍然受 400 米和 32 个单位负载约束。
H3 问：RDM 能省掉多少调试工作？
答：省的是排查方式，不是省略步骤。RDM 的价值在回读：链路上挂了什么、地址有没有冲突，扫一遍就有结果。但前提是物理层已经做对，否则读回来的地址本身不可信。
H3 问：剧院和多功能厅的灯光系统，DMX 和 RDM 怎么配？
答：一条链路先按菊花链做，末端接 120 Ω 终端电阻，长度和负载按 400 米 / 32 个单位负载控住；RDM 作为回读手段，等物理层验收过了再开。多功能厅做演出兼会议，演出多挤在节假和年底，回路还要能按区域分开投切。
H2 八、收个尾
DMX 出问题，九成不在控制台，在那根线。
先做对物理层，再开 RDM。顺序反了，读回来的地址本身就是错的。
如果正在做剧院或者多功能厅的灯光方案，把上面四件事先列成一张检查表 —— 线、拓扑、终端、负载，一条一条过 —— 再去定灯具和灯具的控制方式，能少走一轮弯路。
你们项目里的 DMX 链路是按菊花链做的吗？卡在哪一步，评论区说说。
📌 标准号引自 ANSI E1.11、ANSI E1.20 公开条文；物理层参数以现场实测为准。
