一、开设计之前，还有一步
很多人以为做剧场灯光设计，第一步是设计方出方案。实际在方案之前还有一步：甲方得先把手上那几类资料交出来。设计方拿不到这些，方案就只能靠猜，猜出来的东西到现场还得改。依据是《房屋建筑制图统一标准》GB/T 50001 标准原文与《剧场建筑设计规范》JGJ 57-2016 标准原文。这篇写给甲方和总包：要拍板把项目发出去、要在图纸上签字、要跟着验收的那一侧。
先把最容易混的一句说清：这五类怎么分是行业里常见的做法，不是哪一条条文按这五类分的。条文能管到的是里面的取值 —— 每回路容量、灯区直通比例、房间面积、亮度等级（GB/T 50034-2024 与 JGJ 57-2016 标准原文）；分法本身是通行做法。两件事分开说，才不会把做法说成规定。
底图晚一周交，后面每一步都跟着晚一周。
荷载这一栏不能空着 —— 杆位能不能挂、挂多重，都看它。
需求得先交，灯位才知道该密在哪一层。
容量得先有，否则回路数与分区供电都定不了。
控制室位置得先定，否则拓扑图画不出来。
512 是通道数，不能把它当灯数算。
荷载那一栏空着，这一页就还没交齐。

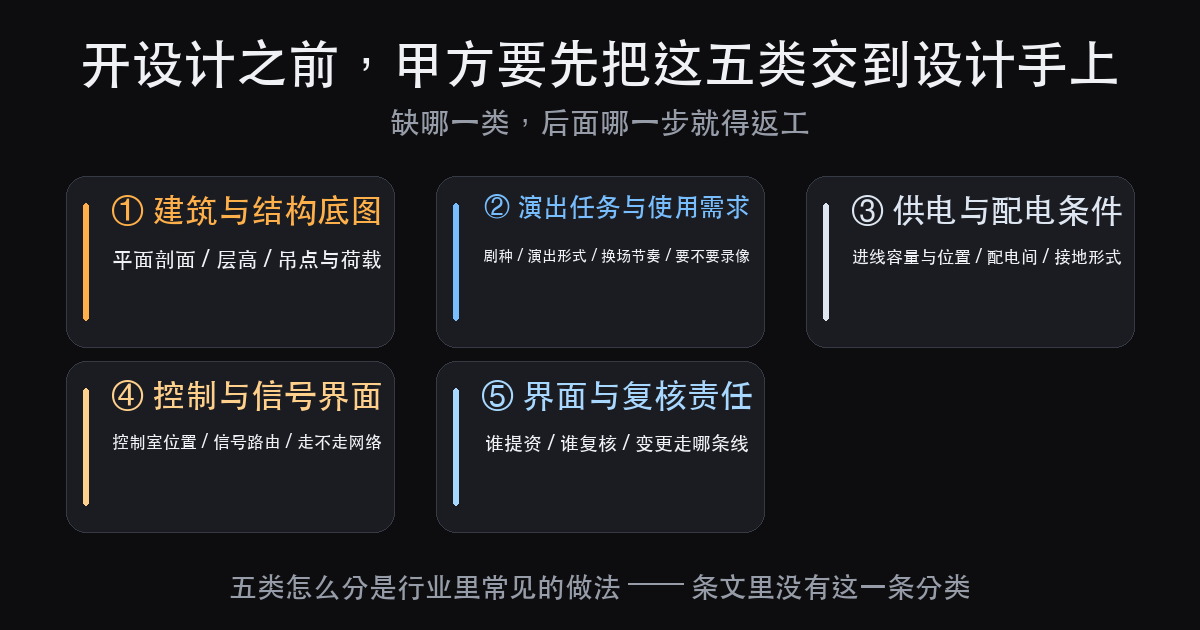

二、这五类分别是什么
建筑与结构底图管「灯挂在哪、挂多重」。平面、剖面、层高、吊点位置和荷载，五样一样都不能少。图幅、比例、图线、字体的统一规定照 GB/T 50001 标准原文。底图里最要紧的是荷载那一栏：吊点位置给了、荷载没给，设计方只能按最小余量估，估出来的杆位到现场可能挂不上。
演出任务与使用需求管「灯位怎么分层」。剧种、演出形式、换场节奏、要不要录像或直播，这四样决定灯位密在哪儿。做话剧和做歌舞剧，灯位密的地方不一样。
供电与配电条件管「电从哪来、能带多少」。电源进线容量与位置、配电间在哪、接地形式，三样要跟底图一起交。容量给不出，回路数与分区供电都算不出来。
控制与信号界面管「信号怎么走」。控制室定在哪、多大，信号怎么走，走不走网络 —— 这三样属于界面，最容易往后拖。
界面与复核责任管「谁签字、谁接」。谁提资、谁复核、变更走哪条线，这一类不涉及实物，缺了最容易扯皮。
三、每一类交到什么程度算齐
这一节是照着核的一页。每一类下面列的是「交进来的东西」，不是「要买的东西」。
- 建筑与结构底图：平面、剖面、层高、吊点位置、荷载五项，一项不能少 —— 灯位杆挂在哪、挂多重，全部按这张底图定；少荷载那一栏，设计方只能按最小余量估。
- 演出任务与使用需求：剧种、演出形式、换场节奏、要不要录像或直播 —— 要录像的场次，观众厅那一档亮度按 GB/T 50034-2024 表 5.3.4 标准原文定，150 lx、UGR 22、U0 0.40、Ra 80、参考平面 0.75 m 水平面。
- 供电与配电条件：电源进线容量与位置、配电间在哪、接地形式 —— 容量给不出，回路数与分区供电都算不出来，因为算路数靠的就是进线容量这个上限。
- 每回路容量：不应小于 32 A（JGJ 57-2016 6.4.7 标准原文）—— 这是电气侧要核的下限。
- 灯区直通电源：不少于调光回路总数的 1/3（同上 6.4.7 标准原文）—— 直通这一路留给要常电的设备，电脑灯与 LED 都接在这一路上，不能全靠调光回路。
- 调光回路数：甲等歌舞剧场不宜少于 600 回路、话剧场 500、戏曲剧场 400（6.4.7 标准原文）—— 房子是什么类型什么等级，回路数的下限就跟着定，图纸之前就定了。
- 调光柜室：甲等不应小于 20 ㎡、乙等不应小于 14 ㎡（6.7.2 标准原文）—— 位置宜靠近舞台，否则馈线拉长，压降变大。
- 控制与信号界面：控制室定在哪、多大，信号路由怎么走、走不走网络 —— 灯光控制室使用面积不应小于 20 ㎡，监视窗口宽不应小于 2.00 m、净高不应小于 0.60 m（JGJ 57-2016 6.7.1 标准原文）。
- 控制链路：DMX512 一条链路最多 512 个控制通道（ANSI E1.11 标准原文）—— 512 是通道数不是灯数，一台 16 通道的电脑灯占掉 16 个，按通道数加总再分链路。
- 节目与内容条件：节目单什么时候定、要不要直播、有没有录像 —— 节目定了才排光位，否则排练当天的换场节奏跟图纸对不上，画面拍下来也不对。
- 界面与复核责任：谁提资、谁复核、变更走哪条线 —— 结构复核与用电复核都不在设计这一侧，出了图再回头补，现场已经排上班了。
图例里没有列全的东西，别往图上摆。
荷载那一栏空着，这一页就还没交齐。
四、有标准可引的取值
下面这些是「照条文抄」的部分，写出来的都是原文数值，不换算、不取整。
每回路容量不应小于 32 A，舞台内灯区宜配不少于调光回路总数 1/3 的直通电源（JGJ 57-2016 6.4.7 标准原文）。调光回路数按房子类型定：甲等歌舞剧场不宜少于 600 回路、话剧场 500、戏曲剧场 400（同条标准原文）。
调光柜室甲等不应小于 20 ㎡、乙等不应小于 14 ㎡（6.7.2 标准原文）；灯光控制室使用面积不应小于 20 ㎡，监视窗口宽不应小于 2.00 m、净高不应小于 0.60 m（6.7.1 标准原文）。
观众厅 150 lx、UGR 22、U0 0.40、Ra 80，参考平面 0.75 m 水平面（GB/T 50034-2024 表 5.3.4 标准原文）。那张表里没有「舞台」这一行，别把观众厅的 150 lx 套到舞台上。
控制侧走 DMX512，标准号 ANSI E1.11 标准原文：跑在 RS-485 上、250 kbps，一条链路最多 512 个控制通道，每通道 8 位。要远程改地址、查设备状态，就叠 RDM，标准号 ANSI E1.20 标准原文。低电压配电的通用要求照 GB 50054 标准原文，电气安装的验收口径照 GB 50303 标准原文。

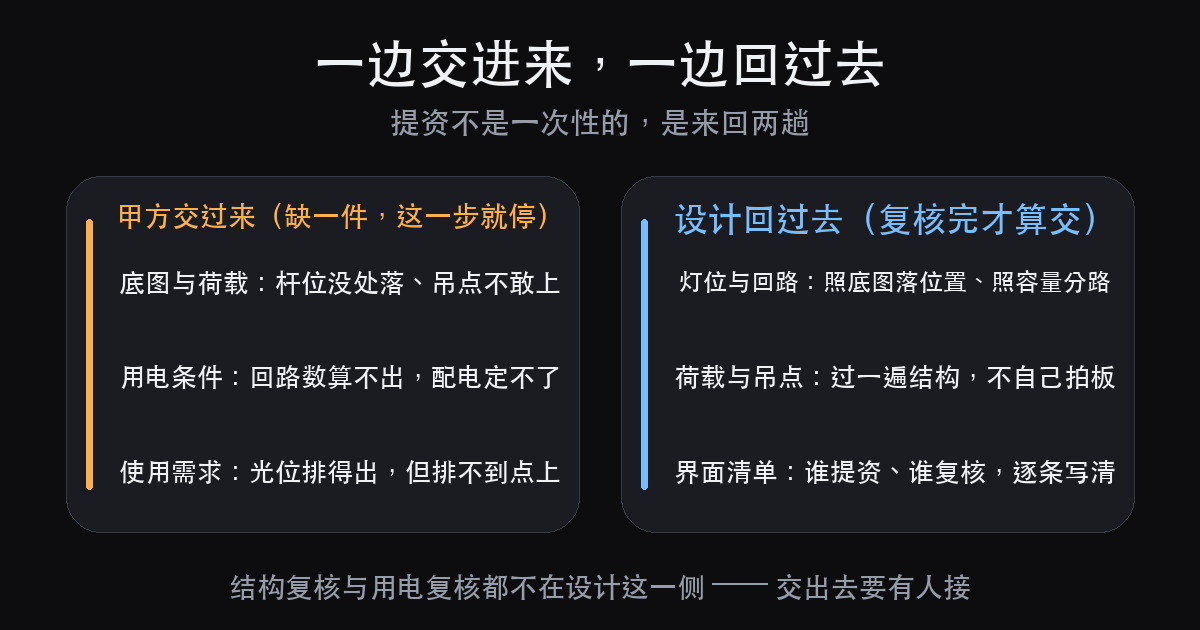

五、五类是怎么串起来的
底图定灯位杆能挂多重，需求定灯位密在哪一层，配电条件定能带多少回路，控制界面定信号怎么走、控制室放哪，界面责任定谁来复核。上一类交不出，下一类就只能靠猜 —— 猜出来的东西，到现场还得改。
改一轮的代价不小：荷载重核一遍、班次重排一遍，现场常见情形是多跑两天。资料晚交一周，后面每一步都跟着晚一周。
六、常见问题
问：这五类是谁规定的？
答：不是条文规定的。这是行业里常见的一套做法，各家清单不完全一样。能引的是里面的取值 —— 每回路容量（JGJ 57-2016 6.4.7 标准原文）、控制室面积（6.7.1 标准原文）、观众厅亮度（GB/T 50034-2024 表 5.3.4 标准原文）；分法本身是通行做法。
问：底图给到哪一步算够？
答：平面、剖面、层高、吊点位置与荷载五项都要有。少哪一项，设计方都得按最小余量估，估出来的杆位到现场可能挂不上。
问：每回路按多少安配？
答：JGJ 57-2016 6.4.7 标准原文：每回路容量不应小于 32 A；舞台内灯区宜配不少于调光回路总数 1/3 的直通电源，给电脑灯、LED 这类要常电的设备用。
问：一条链路能接多少台灯？
答：没有固定答案。一条 DMX 链路最多 512 个控制通道（ANSI E1.11 标准原文），512 是通道数不是灯数 —— 一台 16 通道的电脑灯占掉 16 个，按每台灯占的通道数加总再分链路。
七、这篇不写什么
只讲提资这一类事，不涉及价格、成本与合同条款；不出现任何厂家名、品牌与型号；不出现联系方式；不含 AI 声明；不认领任何项目。

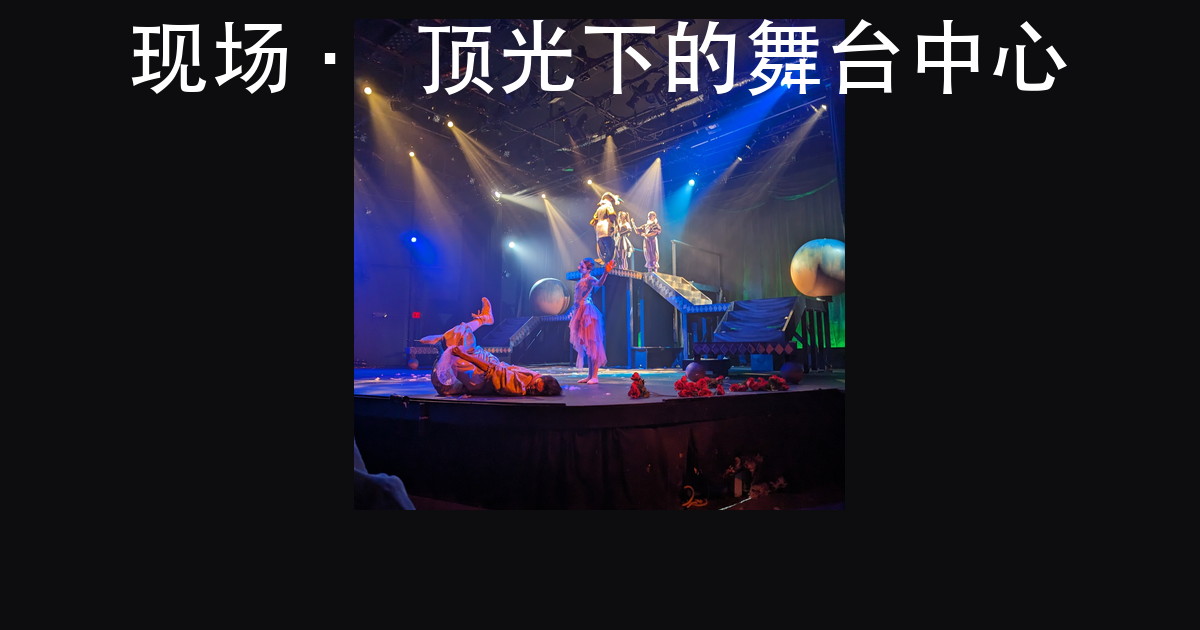

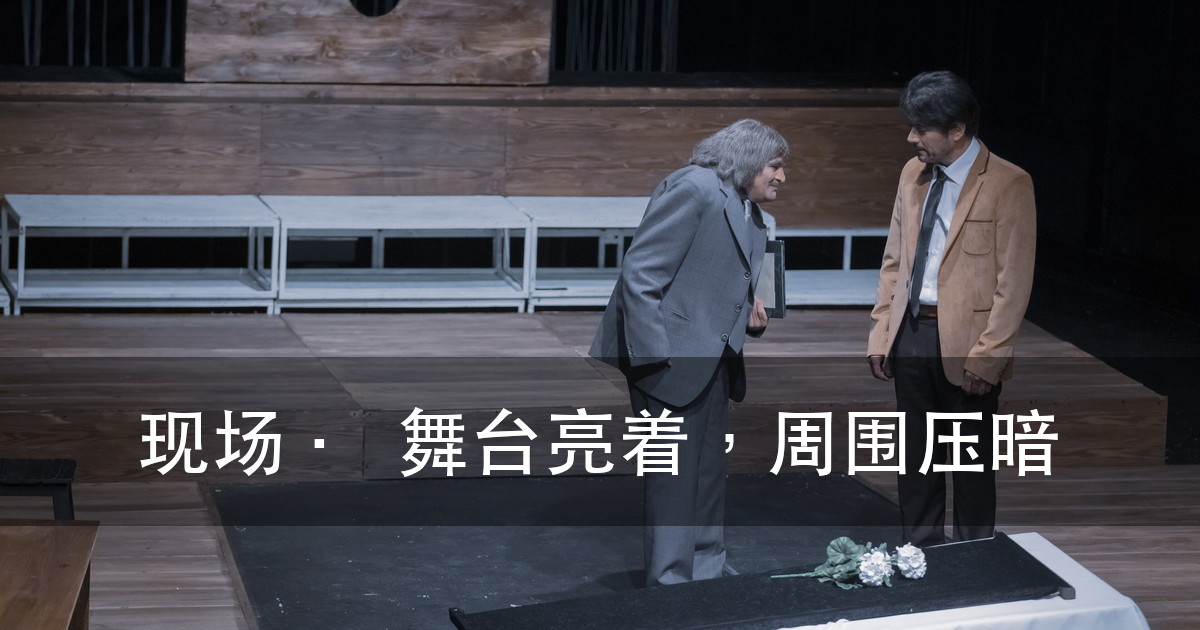

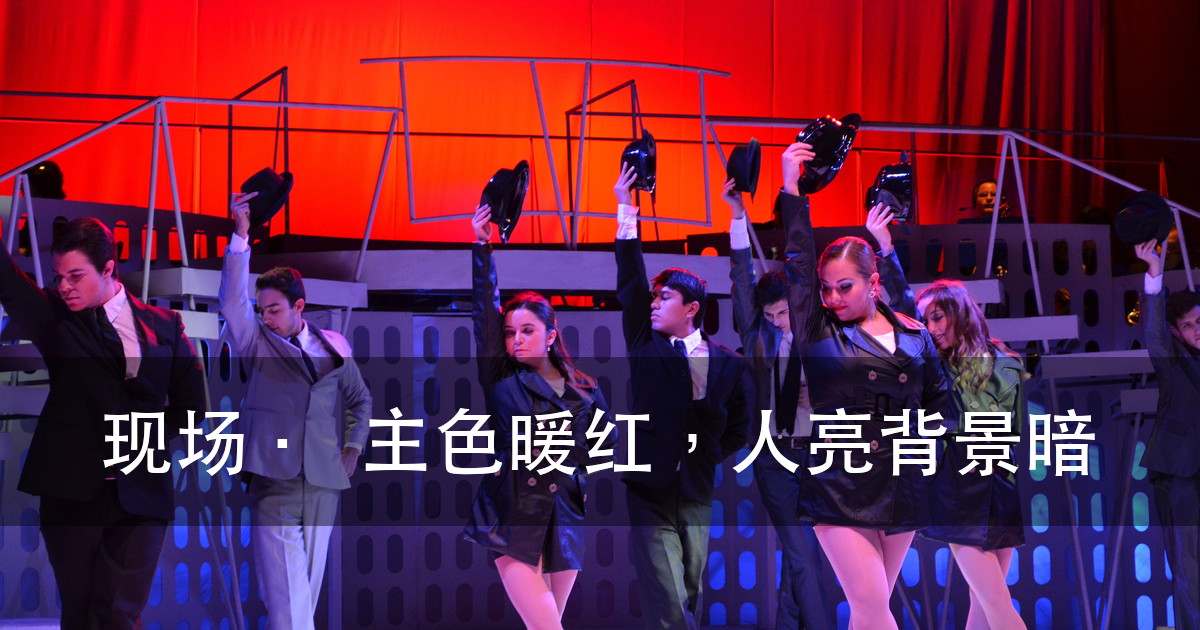

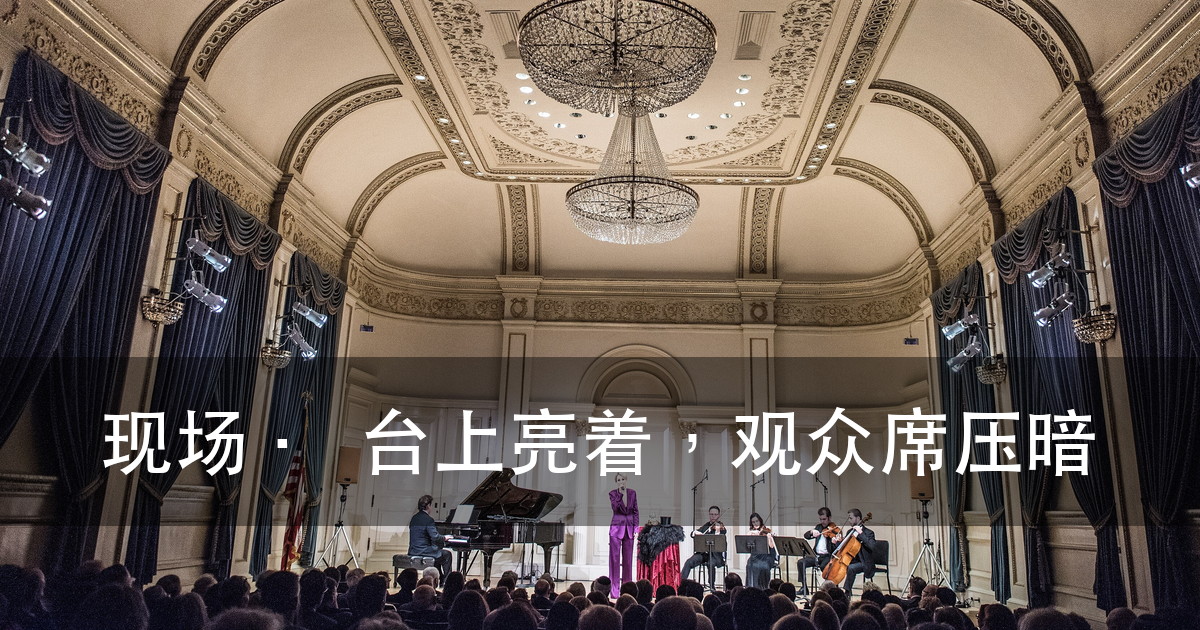

现场照片来自公开图库 Wikimedia Commons，许可与出处见文末来源清单，不是本公司项目实拍，没有认领其中任何一场。
八、来源
- 《房屋建筑制图统一标准》GB/T 50001（出处：标准原文）—— 图幅、比例、图线、字体的统一规定（本篇只引标准名与编号，不引条款号）。
- 《建筑照明设计标准》GB/T 50034-2024（出处：标准原文）—— 表 5.3.4 观众厅 150 lx、UGR 22、U0 0.40、Ra 80，参考平面 0.75 m 水平面。
- 《低压配电设计规范》GB 50054（出处：标准原文）—— 低压配电的通用要求。
- 《建筑电气工程施工质量验收规范》GB 50303（出处：标准原文）—— 电气安装的验收口径。
- 《剧场建筑设计规范》JGJ 57-2016（出处：标准原文）—— 6.4.7 每回路容量不应小于 32 A、灯区直通电源不少于 1/3、调光回路数下限；6.7.1 灯光控制室面积与监视窗尺寸；6.7.2 调光柜室面积。
- ESTA / ANSI 标准（出处：标准原文）—— ANSI E1.11（DMX512，512 控制通道 / 250 kbps / RS-485）；ANSI E1.20（RDM，远程设备管理）。
- 五类分法（出处：行业通行做法，非条文规定）—— 各家清单不完全一样，本篇只作为常见的一套列出。
- 现场照片 —— Wikimedia Commons，逐张许可与作者见《图片来源》清单。
