一、先别急着往平面上摆灯
很多人以为灯位图就是一张平面图，实际不是。依据是《房屋建筑制图统一标准》GB/T 50001 与《剧场建筑设计规范》JGJ 57-2016，两本都照标准原文引。这篇写给设计师：手上已经有一张舞台平面，要把它出成现场能照着挂灯的那张图的人。要说清的其实就三件事：一张能挂灯的灯位图有几块、每块管什么、标准管到哪一步而剩下的算通行做法。

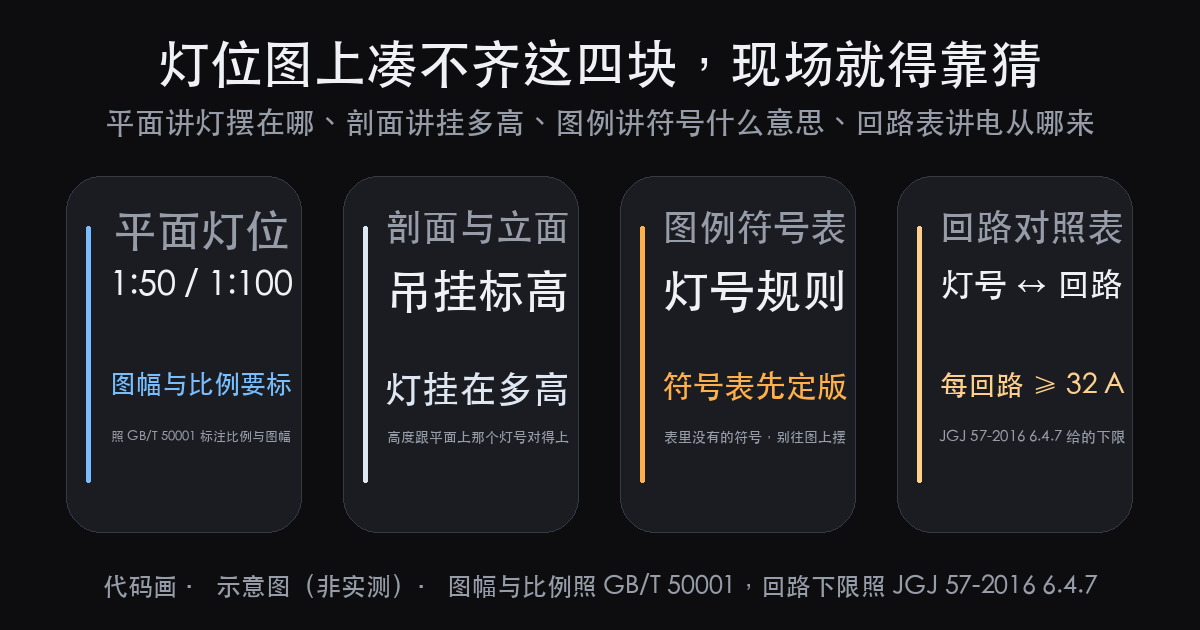

先把最容易漏的一点说清：能拿去挂灯的灯位图要凑齐四块 —— 平面灯位、剖面与立面、图例符号表、回路对照表。四块缺一块，现场就得靠猜。
🔴 这四块的分法是行业通行做法，不是哪一条条文按这四块分的。标准管的是图幅、比例、图线、字体（GB/T 50001 标准原文），以及回路容量、灯区直通比例、房间面积（JGJ 57-2016）—— 这些是「照条文抄」的部分；四块怎么分、灯号怎么编、对照表怎么排，是「通行做法」的部分。两件事分开说，才不会把做法说成规定。
先定图幅、比例和图例符号表，再落第一个灯位。
灯号不是画上去的，是编出来的。
二、四块各管一件事
平面灯位管「灯摆在哪」。比例在图上标出来（常规做法 1:50 或 1:100），图幅按 GB/T 50001 标准原文选，标题栏里的比例、图号、日期一样不能少。现场拿打印件量距离，比例标错一位，整排灯位一起偏。
剖面与立面管「挂在多高」。平面只给平面坐标，吊挂标高在剖面上。同一台灯在平面上叫 1 号、剖面上还得叫 1 号；两处对不上，挂上去的高度就是猜的。舞台机械报过来的吊杆位置与荷载，也在这一块里核。
图例符号表管「这个符号是什么意思」。切割灯、染色灯、光束灯、追光各用一个符号，先在表里列全；表里没有的符号别往图上摆，摆上去就得口头解释。

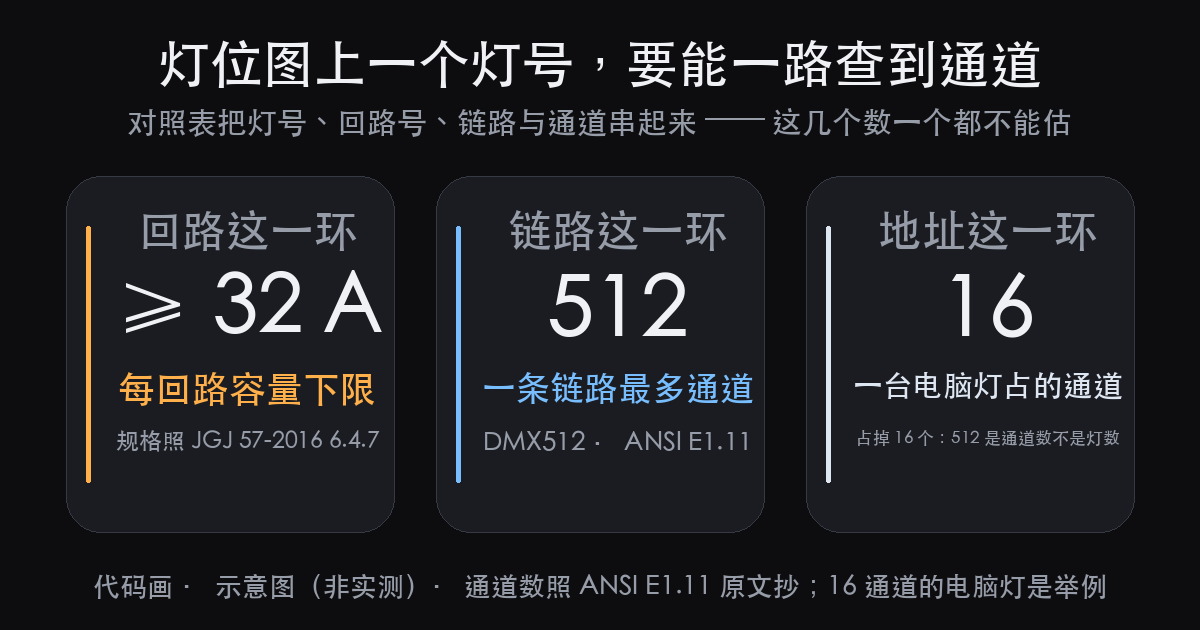

回路对照表管「电从哪来」。每台灯对应哪一路调光回路、哪一路直通回路，逐行写清。灯号、回路号、链路与通道串在一张表上，出了问题从图上一路查到柜子。
四块里最容易漏的是后两块：漏了图例，现场认不出符号；漏了对照表，现场不知道往哪接。
灯号必须在出图前编定，图与表共用同一套。
图例符号表里没列的符号，别摆到图上。
三、出图这一步怎么搭：从平面到对照表
出图这一步要能说清这条链怎么走。拆开看是这几段。
- 图幅与比例。 图幅、比例、图线、字体的统一规定照 GB/T 50001《房屋建筑制图统一标准》标准原文。比例必须在图上标出来，常规做法 1:50 或 1:100；标题栏里的比例、图号、日期与设计人一样不能少。
- 平面灯位。 灯具按灯位分区落图，同一个区用同一个前缀。面光、耳光、侧光、顶光各占一段，后面跟序号 —— 分区清楚了，对照表才好排。
- 剖面与立面。 吊挂标高逐台标，跟平面共用同一个灯号。平面给平面坐标、剖面给高度，两块合起来就是这台灯在空间里的位置。
- 图例符号表。 每类灯具一个符号，先在表里列全再落图。符号表定版花 1 小时，现场少解释 2 天。
- 回路容量。 每回路容量不应小于 32 A（JGJ 57-2016 6.4.7）。这一格决定回路怎么分、柜子多少个回路单元 —— 它是单回路的容量下限，不是总容量。
- 灯区直通电源。 同一条规定，舞台内灯区宜配不少于调光回路总数三分之一的直通电源。直通是常电，给电脑灯、LED 这类不想被调光器斩波的设备用；调光回路给需要调光的常规灯具用。
- 分区分路。 按灯位分区走线，哪个区走哪几路写在对照表上。分区分清了，出了故障才能只关一路，不用整场拉闸。
- 调光柜室。 调光柜集中放在一间屋子里。按 6.7.2，甲等不应小于 20 ㎡、乙等不应小于 14 ㎡；位置宜靠近舞台，缩短从柜到灯位之间的馈线长度。柜室挪一次，馈线要重走。
- 灯光控制室。 按 6.7.1，灯光控制室面积不应小于 20 ㎡；监视窗口宽度不应小于 2.00 m、窗口净高不应小于 0.60 m，并且应能看见舞台表演区全部。这几条决定控制台放在哪面墙上、桌子离窗口多远。
- 控制链路。 控制侧是 DMX512，标准号 ANSI E1.11：跑在 RS-485 上、250 kbps，一条链路最多 512 个控制通道，每通道 8 位、单向广播。
- 通道加总。 512 是通道数，不是灯数。一台 16 通道的电脑灯占掉 16 个控制通道，一台 8 通道的常规灯占 8 个。所以「一条链路能接多少灯」没有固定答案，要按每台灯占的通道数加总再分链路。
- 信号改走网络。 链路多了就改走网络：用 Art-Net 或 sACN 把多个 universe 并到一条网线上，因为一条网线能承载原来好几条链路的量。
- 设备回话。 要远程改地址、查设备状态，就在同一条链路上叠 RDM，标准号 ANSI E1.20 —— 控制台能逐个点出下面的设备、读参数、改起始地址。
- 控制系统拓扑图。 跟灯位图一起交，别留到施工图。图上要能看出哪台灯在哪条链路、哪个 universe —— 否则改一路要重查一张图。
- 素材与图例定版。 图例符号表与图上标注文字先定版。符号不统一，现场按图挂灯就会认错灯具类型，返工从图面上开始。
每回路容量不能按灯数倒推，条文给的是单回路下限。
一条链路挂几台灯，取决于每台灯占多少控制通道。
四、出图前跟谁对一遍
跟电气专业对回路数与每回路容量，跟舞台机械对吊杆位置与荷载，跟音频对时间码。灯位图不是一个人画完就出的图：三处会签跑完再出图，比现场改一张图省事得多。
会签少跑一处，现场改一个回路，少说多停半天。
五、常见问题
问：灯位图不就是平面图吗？
答： 不是。平面只是四块里的一块。剖面与立面给吊挂标高、图例符号表给符号含义、回路对照表给每台灯接哪一路 —— 缺一块都出不了能挂灯的图。
问：这四块是规范规定的吗？
答： 不是。四块的分法是行业通行做法。规范管的是图幅、比例、图线与字体（GB/T 50001 标准原文），以及每回路 32 A、灯区直通三分之一、房间面积（JGJ 57-2016 6.4.7 / 6.7.1 / 6.7.2）—— 做法与规定要分开写。
问：比例该标多少？
答： 常规做法 1:50 或 1:100，比例必须在图上标出来。图幅、比例、图线、字体的统一规定照 GB/T 50001《房屋建筑制图统一标准》标准原文。
问：每回路按多少安配？
答： 每回路容量不应小于 32 A（JGJ 57-2016 6.4.7）。它是单回路的容量下限，不是总容量。
问：一条链路能接多少台灯？
答： 没有固定答案。一条 DMX512 链路最多 512 个控制通道（ANSI E1.11），一台 16 通道的电脑灯占掉 16 个，按每台灯占的通道数加总再决定开几条链路。
问：图例符号表里该放什么？
答： 图上会出现的每一类灯具各一个符号 —— 切割灯、染色灯、光束灯、追光，先列全再落图。表里没有的符号不要往图上摆。
六、这篇不写什么
本篇只讲出图这一步。不涉及价格、成本、利润与合同条款；不涉及工期承诺；不出现任何厂家名、品牌、型号、控台型号与绘图软件产品名；不出现联系方式；不含 AI 声明；不认领任何项目。

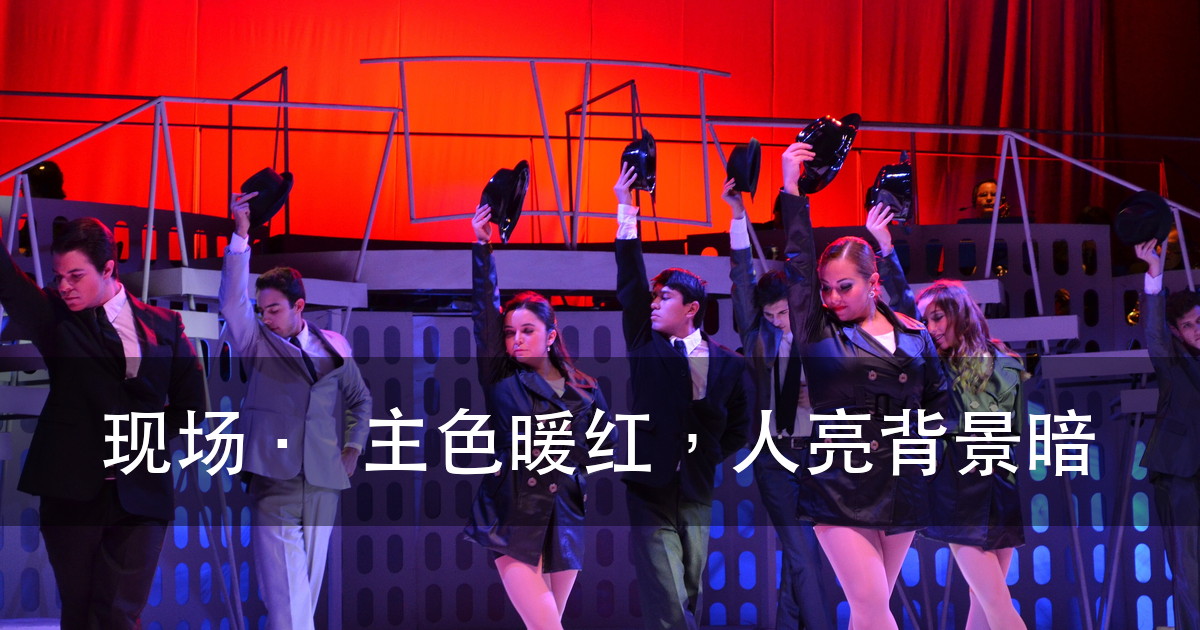

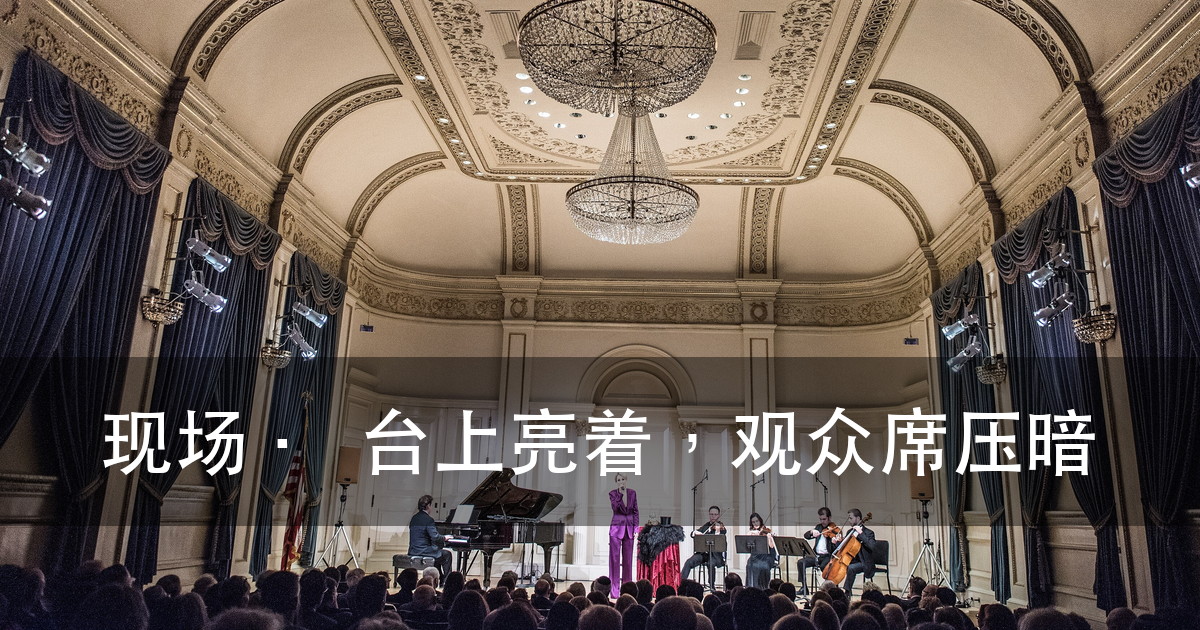

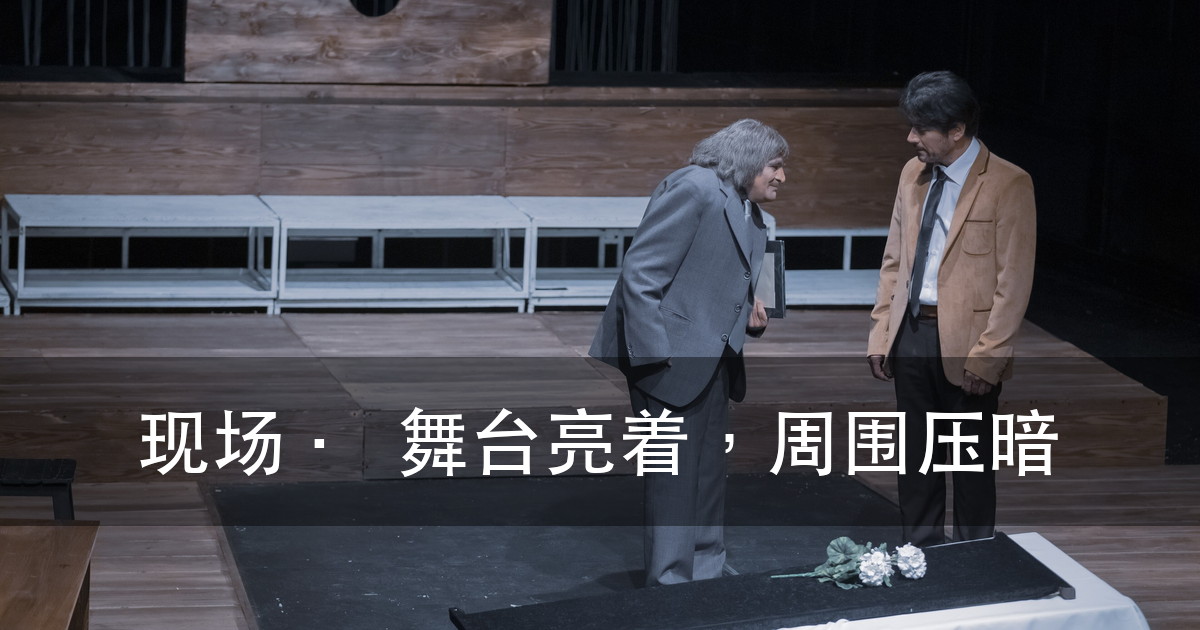

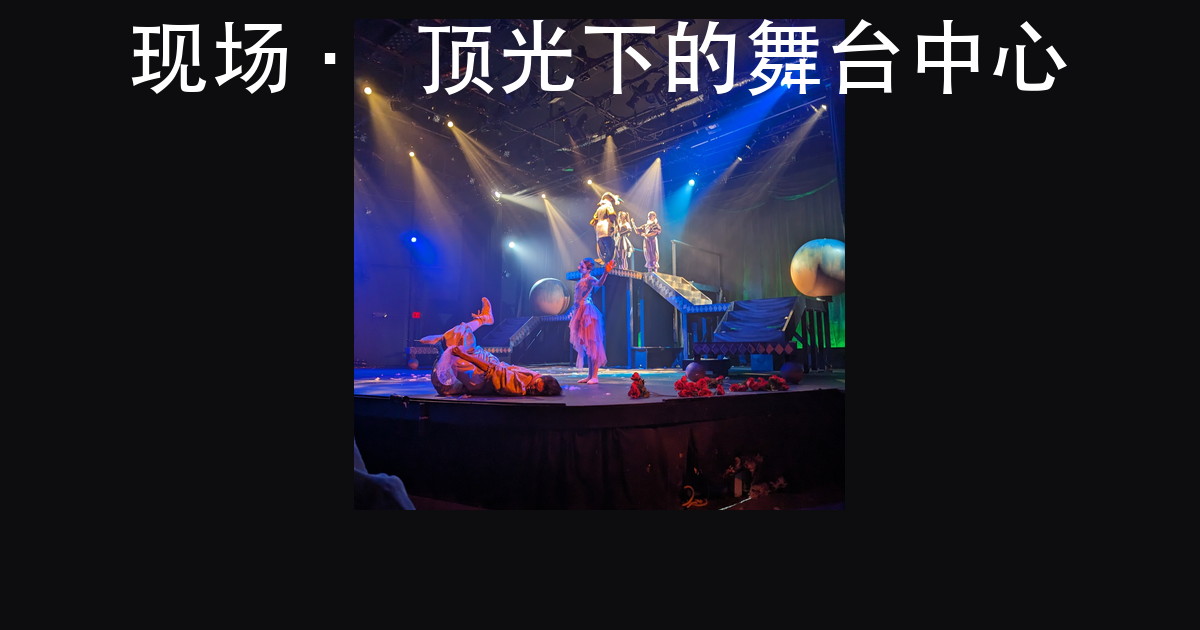

现场照片来自公开图库 Wikimedia Commons，许可与出处见文末来源清单，不是本公司项目实拍。
七、来源
- 《房屋建筑制图统一标准》GB/T 50001（出处：标准原文）—— 图幅、比例、图线、字体的统一规定（本篇只引标准名与编号，不引条款号）。
- 《剧场建筑设计规范》JGJ 57-2016 —— 6.4.7 调光回路数下限、每回路容量不应小于 32 A、舞台内灯区直通电源不少于三分之一；6.7.1 灯光控制室面积与监视窗尺寸；6.7.2 调光柜室面积。
- ESTA / ANSI 标准 —— ANSI E1.11（DMX512-A，512 控制通道 / 250 kbps / RS-485）；ANSI E1.20（RDM，远程设备管理）。
- 现场照片 —— Wikimedia Commons，逐张许可与作者见《图片来源》清单。
