一、先看代价：回路配够了，灯却叫不醒
一座甲等歌舞剧场，按《剧场建筑设计规范》JGJ 57-2016 第 6.4.7 条，舞台调光回路不应少于 600 回路；甲等话剧场不应少于 500 回路，甲等戏曲剧场不应少于 400 回路。这是住建部行业标准给出的下限。可回路配够之后，卡住人的从来不是灯 —— 问题出在控制层。
在实际工程里，回路数达标之后仍然频繁出现的问题，通常集中在控制层：控制台认不到某一段灯具、地址与设计表对不上、某一路故障后需要人工逐路排查。这类问题与灯具本身关系不大，取决于控制协议与链路的做法。
代价是可以直接算的。一次登高排查要两个人、半天到一天；某一处地址设错，返工拆一次吊顶、重排线，工期往后压三天。演出季里耽误一场，场地租金和人工还得照付。这些成本几乎全部落在控制层，与灯具本身的好坏无关。
本文把剧场灯光控制拆成三层讲：回路与供电、DMX512 控制链路、RDM 设备管理。三层各自有规范依据，边界清楚，选型时才不会被「哪个更先进」带跑。
二、第一层：回路与供电，规范已经把数字写死
JGJ 57-2016 的 6.4.7 条除回路数之外，还规定：除可调光回路外，舞台内灯区宜配置不少于 1/3 调光回路的直通电源；台口外灯区应根据需要配置相应直通电源，且每回路容量不应小于 32A。
这条的背景是光源结构的变化。电脑灯与 LED 灯具大量使用后，需要调光的钨丝类负载在减少，需要直通供电的设备在增加。如果调光柜仍按旧比例配置，现场会出现回路数量充足、但直通插座不够用的矛盾。
6.4.8 条则规定了配电方式：由可控硅（晶闸管）调光装置配出的舞台灯光回路，不宜采用多回路共用中性线，宜采用单相配电；线路应选用金属导管、槽盒敷设，并应远离音响、电视及通讯等线路，平行敷设间距大于 1.00m，垂直交叉间距大于 0.50m；采用三相配电时，中性线截面积应为相线的两倍。
10.3.23 条补充了谐波与供电隔离要求：舞台调光装置应采取抑制谐波措施；电声、视频 LED、舞台控制计算机、电视转播设备的电源不宜接在舞台照明变压器上。
这三条属于供电与布线层，不涉及协议，但直接决定控制信号是否干净。很多「控制不稳定」的现场，根因在这一层。
三、第二层：DMX512，一条链路 512 个通道的单向广播

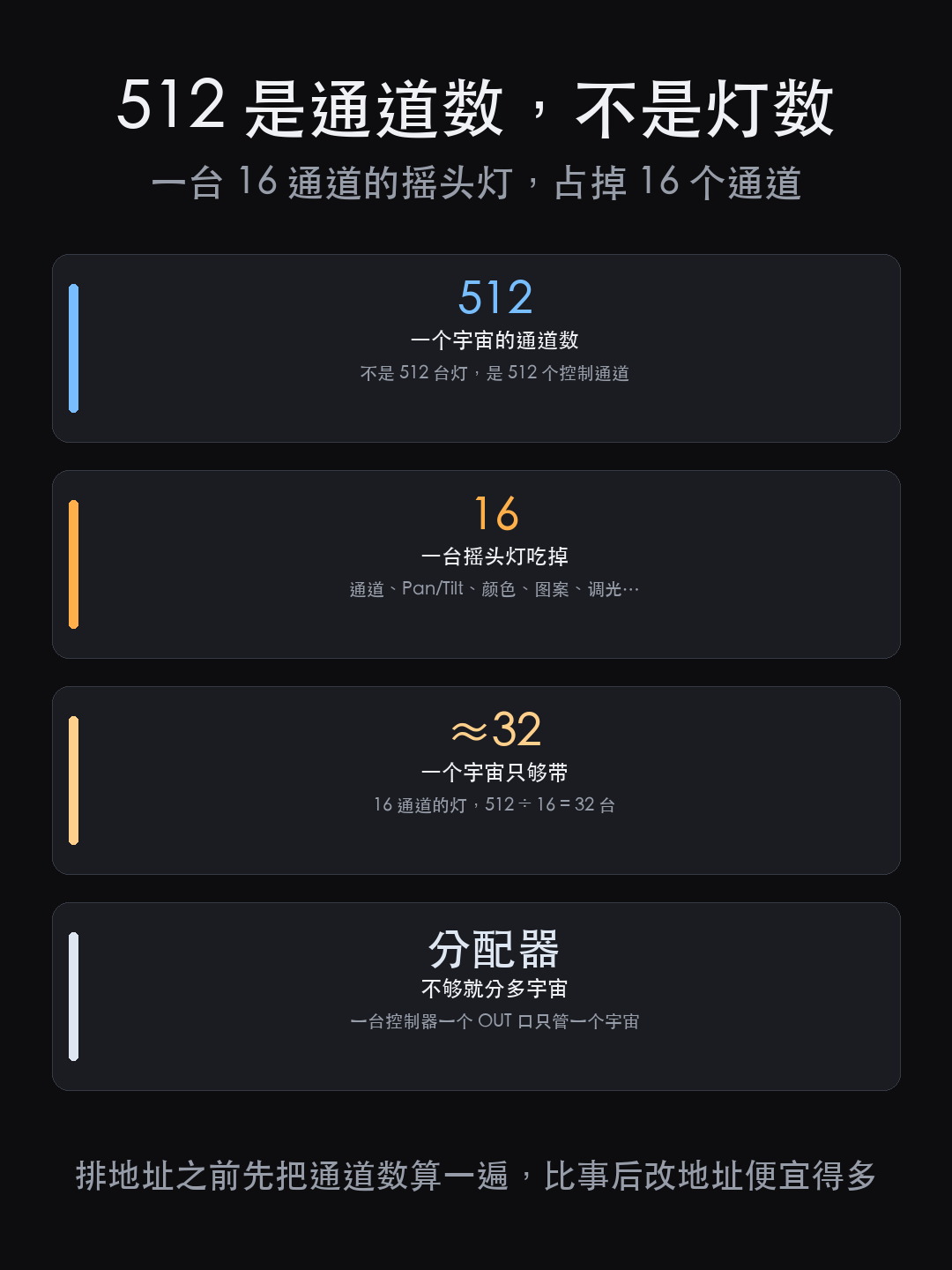

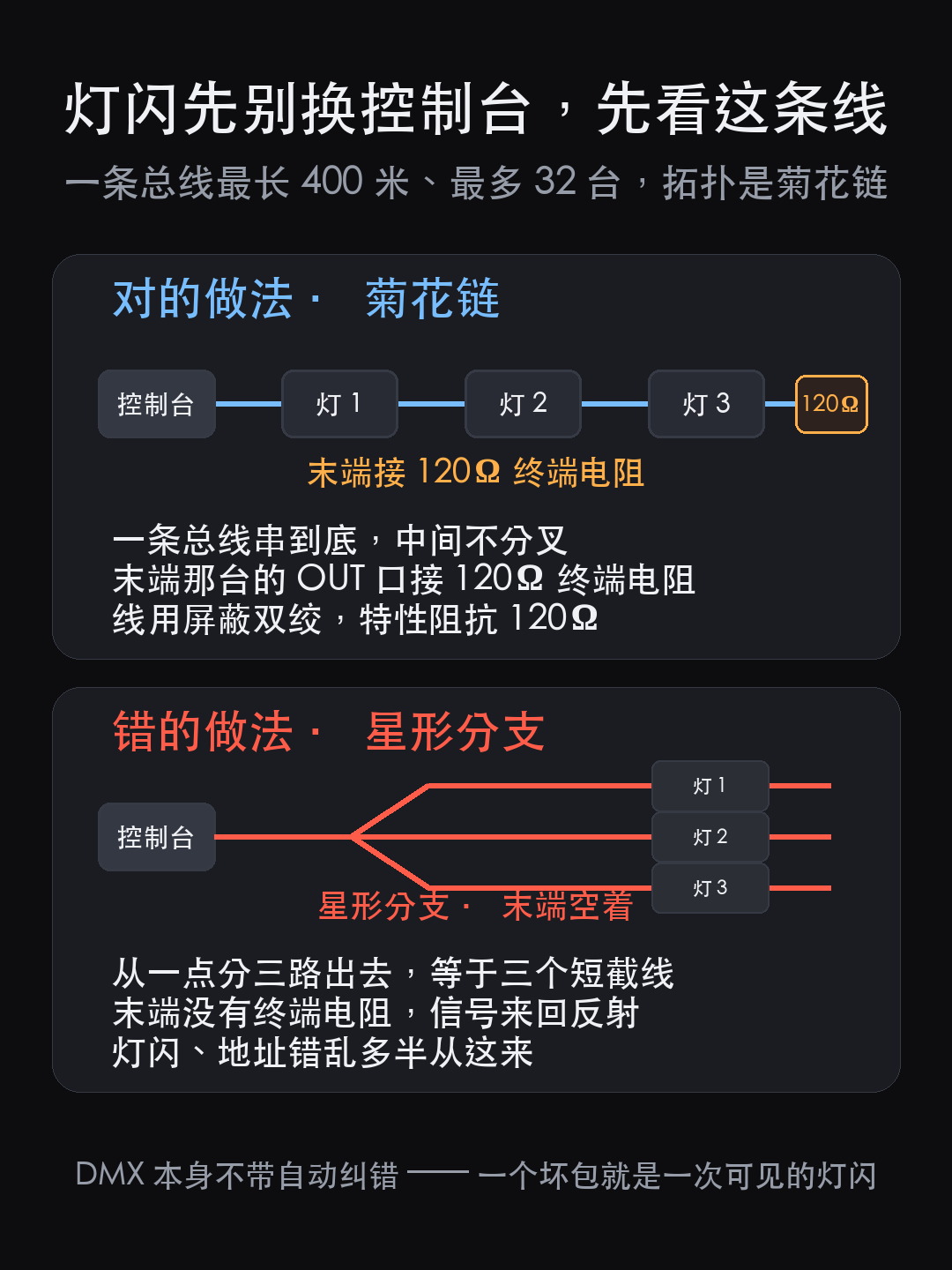

DMX512-A 对应的 ANSI 标准为 ANSI E1.11，由 ESTA 制定。技术特征包括：基于 RS-485/EIA-485，速率 250 kbps，单条链路（universe）最多 512 个控制通道，每通道 8 位；经典布线为 5-pin XLR 菊花链，链路末端设 120Ω 终端电阻。
协议本身是单向广播：控制台持续向链路发送流式控制数据，灯具、调光器、LED 驱动只接收、不回传。因此所有设备配置都必须在现场物理完成——拨码开关或面板菜单。
单向带来的工程后果是明确的：地址设错、工作模式设错、链路上不会有任何反馈，只能靠人发现。在灯位密集、需要登高作业的剧场里，这个成本会被放大。
四、第三层：RDM，在同一条链路上加双向

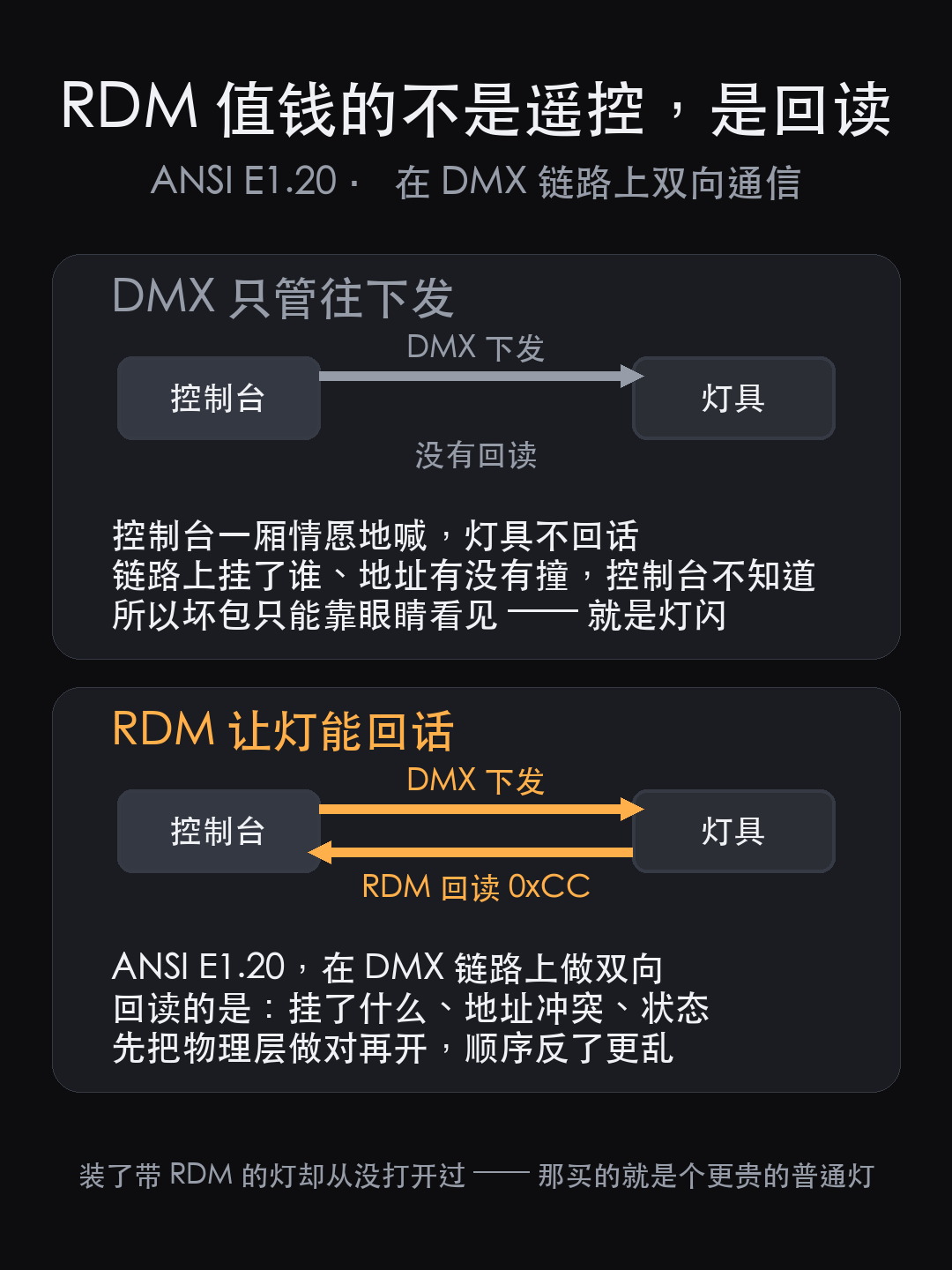

RDM 的 ANSI 标准号为 ANSI E1.20，全称 Remote Device Management over USITT DMX512。它不是替代 DMX512 的新协议，而是在同一条链路上增加双向半双工通信：RDM 数据包以 alternate start code 插在正常 DMX 包之间传输。
RDM 提供的能力包括：用 UID（厂商 ID 加序列号）进行设备发现；远程设置 DMX 起始地址与工作模式；读取设备状态、错误信息与传感器数据（温度、电压、功率等）；执行固件升级。
对剧场运维的直接价值是：排查某一路灯时，不必先登高到灯位，控制端即可读到设备身份与状态。
控制台与调光柜之间需要跨楼层、跨机房时，中间一段通常走 Art-Net 或 sACN 上以太网，进机房再转回 DMX512。这一段必须独立走线，不能和音响、视频挤同一台交换机；分区供电也要与信号分区对齐，否则排查时定位不到具体哪一路。
五、升级 RDM 之前必须确认的一件事
由于 RDM 与 DMX512 共用链路，合规的 DMX512 设备可以继续正常工作。但需要确认老设备是否校验起始码（start code）——不校验的设备在遇到 RDM 数据包时可能出现异常反应。
因此工程做法是逐台确认设备对 RDM 的支持与兼容情况，分批复用，而不是整条链路一次性切换协议。这一步在改造项目中尤其重要。
六、选型的判断标准
是否引入 RDM，判断标准不是技术新旧，而是运维需求：是否需要远程掌握每一路的状态。
回路数必须和直通电源一起配，不能只配调光回路。优先把 DMX512 链路与分区供电做扎实，再谈协议升级。
灯位集中在吊杆、桥架、马道等需要登高作业的位置，回路数量大且经常调整时，远程改地址与状态读取的价值明确。
一次登高排查要两个人、半天到一天；返工拆一次吊顶，工期往后压三天。演出季里耽误一场，场地租金和人工还得照付。
灯位易于接近、回路规模有限的项目，先把 DMX512 链路与供电层做扎实，收益更确定。
判断顺序上，先确认运维方式，再看灯位是否集中、回路规模是否够大，最后才比较协议。
无论是否使用 RDM，6.4.7、6.4.8、10.3.23 这三条规范要求在施工图阶段都应定死。线路间距、中性线截面、直通电源比例一旦进入施工阶段再调整，代价远高于设计阶段改图。
七、常见问题
问：剧场调光回路是不是越多越好？
答：不是。JGJ 57-2016 按剧种规定了下限，上限取决于舞台分区与灯位密度。回路配多而直通配少，会造成回路空置与直通不足并存。
问：RDM 可以直接替换 DMX512 吗？
答：不能也不需要。RDM 建立在 DMX512 之上，是同一链路内的扩展。控制层保持 DMX512，管理能力通过 RDM 叠加。
问：地址对不上时应该按什么顺序排查？
答：先确认链路物理层（线序、终端电阻、是否超长），再核对每个 universe 是否超过 512 个通道，然后确认设备地址与设计表是否一致，最后才怀疑灯具本身。
问：6.4.8 条的间距要求在什么阶段确定？
答：施工图阶段。调光线路与音响、电视、通讯线路的平行与交叉间距，需要在管线综合时排布，后期调整涉及拆改。
